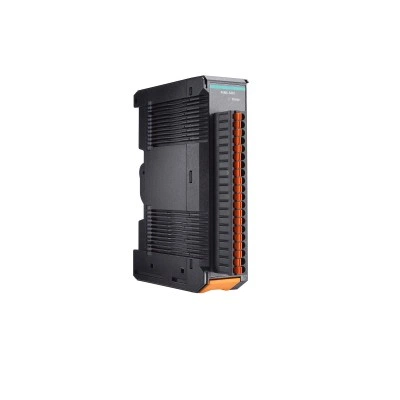

Модуль 45ML-5401-T

Основные характеристики

Бит данных

7, 8

Вес нетто, кг

0.12

Вибрации

IEC 60068-2-6

Габаритные размеры, мм

26.4 x 99 x 65.5

Гарантийный срок

5 лет

Изоляция последовательной линии

3 кВ

Интерфейс

4 порта RS-232/422/485

Комплект поставки

Краткое руководство пользователя Устройство

Материал корпуса

Пластик

Монтаж

На DIN-рейку

Передаваемые сигналы

RS-232: TxD, RxD, RTS, CTS, GND RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND

Потребление тока

37.05 мА при 24 В пост., 74.1 мА при 12 В пост.

Рабочая влажность, %

5 ~ 95

Рабочая высота над уровнем моря

до 4000 м

Рабочая температура, °C

-40 ~ +75

Разъем последовательного порта

Клемма

Резистор Pull High/Low для RS-485

10 кОм

Скорость передачи данных, бит/с

300 ~ 115200

Среднее время наработки на отказ (MTBF), часов

916671

Стоповые биты

1, 2

Температура хранения, °C

-40 ~ +85

Удары

IEC 60068-2-27

Управление направлением передачи данных по RS-485

ADDC® (автоматическое)

Управление потоками данных

RTS/CTS, XON/XOFF

Четность

нет, чет, нечет

Электромагнитная совместимость (EMC)

EN 55024 EN 55032

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
