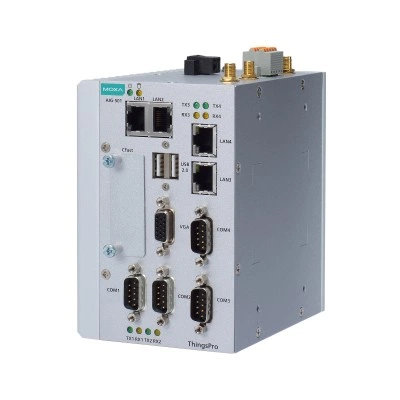

Шлюз AIG-501-T-AZU-LX

Основные характеристики

CFast

1

Mini PCI-e

1

RoHS

Да

RS-232/422/485

4

SIM-карт

1 (mini)

USB 2.0

2

WiFi

RP-SMA x 2

Безопасности и электромагнитной совместимости

CISPR 32 EN 55032/35 EN 61000-6-2 EN 61000-6-4 EN 62368-1 FCC Class A Part 15B IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-6 IEC 61000-4-8 UL 60950-1

Бит данных

5, 6, 7, 8

Вес брутто, кг

1.34

Вес нетто, кг

1.34

Взрывозащиты

ATEX UL Class 1 Division 2

Видеоконтроллер

Intel HD Graphics

Влажность

5 ~ 95 % ( без конденсата )

Габаритные размеры, мм

132 x 122 x 87

Гарантийный срок

3 года

Диапазон входного напряжения питания

12 ~ 36 В, DC

Допустимые вибрации

Соответствует IEC 60068-2-64

Допустимые удары

Соответствует IEC-60068-2-27

Изоляция последовательной линии

1.5 кВ

Интерфейсы

VGA

Класс защиты

IP20

Количество и тип портов

4 x 10/100/1000 (RJ-45)

Количество каналов дискретного ввода

4

Количество каналов дискретного вывода

4

Количество слотов для SIM-карт

1

Комплект поставки

Краткое руководство пользователя Разъем питания Устройство

Максимальная нагрузка на канал

10 мА

Материал корпуса

Металл

Модель установленного накопителя

32 Гб CFast с ОС Linux Debian 9 и ПО ThingsPro EDGE

Напряжение лог. 0 (сухой контакт)

Открытый

Напряжение лог. 1 (сухой контакт)

Замкнут на GND

Настенное

Опция

Объём накопителя

32 Гб

Объём установленной памяти

4 Гб

Передаваемые сигналы

RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND

Потребление 12 В

2.5 A

Потребляемая мощность, Вт

30

Предустановленная операционная система

Linux Debian 9, Kernel 4.9

Радио

EN 300 328 EN 301 489-1/17/19/52 EN 301 511 EN 301 893 EN 301 908 EN 303 413 EN 62311

Разъем

Евро-разъем закручивающегося типа

Разъем последовательного порта

DB9

Скорости передачи данных (HSPA)

LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 7 (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 20 (800 MHz) / LTE Band 28A (700 MHz), UMTS/HSPA Band 1 (2100 MHz) / Band 3 (1900 MHz) / Band 8 (900 MHz)

Скорость передачи данных, бит/с

300 ~ 921600

Среднее время наработки на отказ (MTBF), часов

453637

Ссылка на сайт moxa.com

https://www.moxa.com/en/products/industrial-computing/x86-computers/aig-500-series#overview

Стоповые биты

1, 1.5, 2

Сторожевой таймер ( WDT )

Да

Температура хранения, °C

-40 ~ +75

Температура эксплуатации, °C

-40 ~ +70

Тип каналов дискретного ввода

Сухой контакт

Тип каналов дискретного вывода

Sink

Тип накопителя

CFast

Тип памяти

DDR3L

Управление потоками данных

RTS/CTS, XON/XOFF, ADDC® для RS-485

Установленный процессор

Intel Atom E3845

Форм-фактор

eMMC

Цифровые (GPIO)

4 входа / 4 выхода

Частота процессора

1.91 ГГц

Четность

нет, чет, нечет, 0, 1
