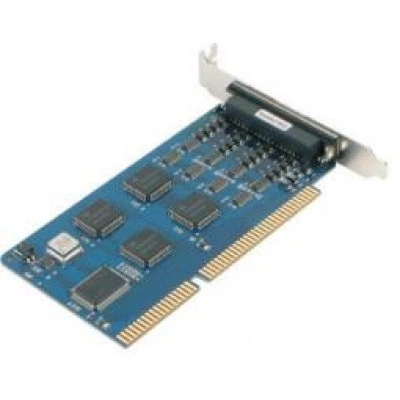

Плата C104HS-DB25M

Основные характеристики

Адреса ввода/вывода

0x0000-0xFFFF (по умолчанию - 0x180)

Бит данных

5, 6, 7, 8

Габаритные размеры, мм

83 x 157

Гарантийный срок

5 лет

Драйверы для ОС

DOS

Защита от импульсных помех, кВ

25

Количество портов RS-232

4

Комплект поставки

Устройство

Контроллер последовательного интерфейса

16C550C

Максимальное количество плат в системе

4

Материал корпуса

Бескорпусное исполнение

Монтаж

В компьютер

Передаваемые сигналы

RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND

Потребление тока

100 мА при +5 В, 100 мА при +12 В, 60 мА при -12 В

Прерывания

2 (9), 3, 4, 5, 7, 10 (default), 11, 12, 15

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

0 ~ +55

Разъем для подключения к устройству

DB37 мама

Скорость передачи данных, бит/с

50 ~ 921600

Среднее время наработки на отказ (MTBF), часов

629545

Стоповые биты

1, 1.5, 2

Температура хранения, °C

-20 ~ +85

Тип шины

ISA

Управление потоками данных

RTS/CTS, XON/XOFF

Четность

нет, чет, нечет, 0, 1

Электромагнитная совместимость (EMC)

EN 55032/24

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class B

Электромагнитная совместимость (EMS)

IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
