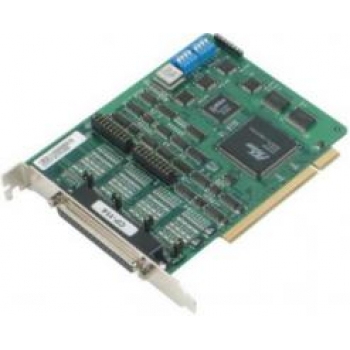

Плата CP-114S-DB9M

Основные характеристики

Адреса ввода/вывода

Назначаются BIOS

Бит данных

5, 6, 7, 8

Габаритные размеры, мм

135 x 110

Драйверы для ОС

DOS FreeBSD Linux 2.0.x (Alpha) Linux 2.2.x (Alpha) Linux Base Windows 2003 Windows 95/98/ME/NT/2000 Windows XP Embedded Windows XP

Количество портов RS-232/422/485

2

Количество портов RS-422/485

2

Комплект поставки

Документация и ПО на CD Кабель последовательных интерфейсов DB9 папа Краткое руководство пользователя Устройство

Контроллер последовательного интерфейса

16C550C

Максимальное количество плат в системе

4

Материал корпуса

Бескорпусное исполнение

Монтаж

В компьютер

Передаваемые сигналы

RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND

Потребление тока

720 мА при +5 В, 43 мА при +12 В, 31 мА при -12 В

Прерывания

Назначаются BIOS

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

0 ~ +55

Разъем для подключения к устройству

DB37 мама

Скорость передачи данных, бит/с

50 ~ 921600

Стоповые биты

1, 1.5, 2

Температура хранения, °C

-20 ~ +85

Тип шины

PCI

Управление потоками данных

RTS/CTS, XON/XOFF

Четность

нет, чет, нечет, 0, 1
