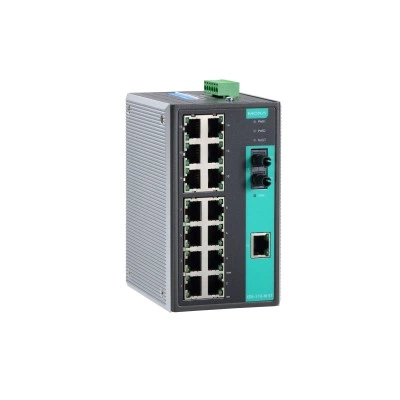

Коммутатор EDS-316-M-ST

Основные характеристики

DIP-переключатели

Выбор порта для сигнализации об обрыве, защита от широковещательного шторма (вкл/выкл)

Автоматическое оповещение об обрыве связи по порту

При помощи реле

Автоматическое оповещение об обрыве электропитания

При помощи реле

Безопасность

CSA C22.2 No. 60950-1 EN 60950-1 UL508 UL60950-1

Вес нетто, кг

1.14

Взрывобезопасность

ATEX Zone 2 Ex nA nC IIC T4 Gc UL/cUL Class 1 Division 2

Вибрации

IEC 60068-2-6

Витая пара (разъем RJ45)

15

Возможность подключения резервного источника электропитания

Есть

Габаритные размеры, мм

81 x 135 x 105

Гарантийный срок

5 лет

Дальность передачи по оптоволокну

до 4 км

Длина волны по оптоволокну, нм

1300

Допустимые потери в канале связи, дБм

12

Защита от неверной полярности

Есть

Защита от пыли и влаги

IP30

Защита по току

2.5 А

Количество каналов релейного вывода

1

Комплект поставки

Заглушки для неиспользуемых портов Краткое руководство пользователя Устройство

Материал корпуса

Металл

Многомодовое оптоволокно (разъем ST)

1

Монтаж

На DIN-рейку Настольный/настенный (опционально)

Мощность оптического передатчика, дБм

-20

Нагрузочная способность реле

1 А при 24 В пост.

Насыщение приемника, дБм

-6

Общее количество портов

16

Потребление тока

0.4 А при 24 В

Применение в морских системах

DNV GL

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

0 ~ +60

Рабочее напряжение

12/24/48 В пост. (9.6 ~ 60 В пост.)

Размер буфера пакетов

1.25 Мбит

Разъем электропитания

Клемма

Светодиодные индикаторы

PWR1, PWR2, FAULT, 10/100M, 100M

Свободное падение

IEC 60068-2-32

Среднее время наработки на отказ (MTBF), часов

257000

Ссылка на сайт moxa.com

http://www.moxa.com/product/EDS-316.htm

Стандарты

IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control

Таблица MAC-адресов

4000

Температура хранения, °C

-40 ~ +85

Тип оптоволоконного кабеля

50/125 мкм, 62.5/125 мкм

Тип разъема для витой пары

RJ45

Удары

IEC 60068-2-27

Управление потоками

IEEE 802.3x flow control, back pressure flow control

Уровень коммутатора

L2

Чувствительность оптического приемника, дБм

-32

Электромагнитная совместимость (EMC)

EN 55032/24

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
