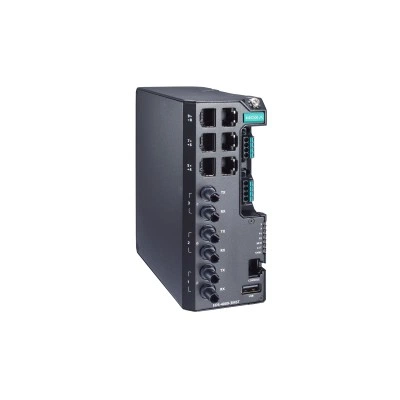

Коммутатор EDS-4009-3MST-LV-T

Основные характеристики

DIP-переключатели

Turbo Ring, Master, Coupler, Reserve

MIB-базы

P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9

Автоматическое оповещение об обрыве связи по порту

При помощи реле, по E-Mail, по SNMP

Автоматическое оповещение об обрыве электропитания

При помощи реле, по E-Mail, по SNMP

Безопасность

EN 62368-1 UL 61010-2-201

Вес нетто, кг

0.92

Вибрации

IEC 60068-2-6

Витая пара (разъем RJ45)

6

Габаритные размеры, мм

55 x 140 x 132

Гарантийный срок

5 лет

Диапазон VLAN ID

1 ~ 4094

Защита от неверной полярности

Есть

Защита от пыли и влаги

IP40

Защита по току

Есть

Интерфейс управления

RS-232 (RJ45)

Кнопка Reset

Есть

Количество групп IGMP

512

Количество каналов дискретного ввода

1

Количество каналов релейного вывода

1

Количество приоритезированных очередей

4

Комплект поставки

Краткое руководство пользователя Устройство

Максимальное количество VLAN

256

Максимальный ток, мА

8

Материал корпуса

Металл

Многомодовое оптоволокно (разъем ST)

3

Монтаж

На DIN-рейку Настенный (опционально)

Нагрузочная способность реле

1 А при 24 В пост.

Напряжение лог. 0

-30 ~ +3 В

Напряжение лог. 1

+13 ~ +30 В пост.

Общее количество портов

9

Порт для загрузки/сохранения настроек

USB-порт (разъем Type A), в данный момент не используется

Потребление тока

12/48 В пост., 1.50/0.40 А или 24 В пост., 0.70 А

Применение на транспорте

EN 50121-4 NEMA TS2

Применение на электрических подстанциях

IEC 61850-3 IEEE 1613

Промышленная кибербезопасность

IEC 62443-4-1 IEC 62443-4-2

Протоколы

IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog

Протоколы безопасности

Broadcast storm protection, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy

Протоколы резервирования

STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation

Протоколы синхронизации времени

SNTP, NTP Server/Client, NTP Authentication

Протоколы управления

IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB

Протоколы фильтрации

GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

-40 ~ +75

Рабочее напряжение

12/24/48 В пост. (9.6 ~ 60 В пост.)

Размер буфера пакетов

1 Мбит

Разъем консольного порта RS-232

RJ45

Разъем электропитания

Клемма

Светодиодные индикаторы

PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC

Свободное падение

IEC 60068-2-32

Среднее время наработки на отказ (MTBF), часов

972841

Ссылка на сайт moxa.com

https://www.moxa.com/en/products/industrial-network-infrastructure/ethernet-switches/layer-2-managed-switches/eds-4009-series

Стандарты

IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for flow control, IEEE 802.3ad for Port Trunk with LACP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid Spanning Tree Protocol, IEEE 802.1p for Class of Service, IEEE 802.1X for authentication

Таблица MAC-адресов

16000

Температура хранения, °C

-40 ~ +85

Тип разъема для витой пары

RJ45

Удары

IEC 60068-2-27

Уровень коммутатора

L2

Функции резервирования связи

Связующее дерево Spanning Tree Link Aggregation RSTP STP Turbo Chain Turbo Ring v2 Резервированное кольцо Turbo Ring

Электромагнитная совместимость (EMC)

EN 55022/24 EN 61000-6-2 EN 61000-6-4

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
