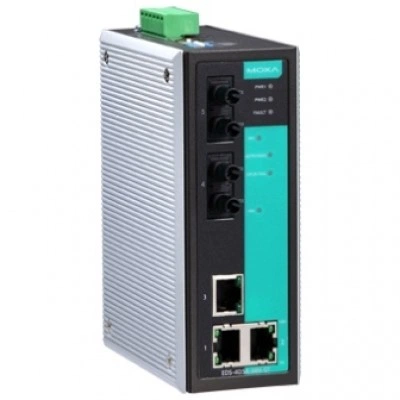

Коммутатор EDS-405A-MM-ST-T

Основные характеристики

DIP-переключатели

Turbo Ring, Master, Coupler, Reserve

MIB-базы

MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

Автоматическое оповещение об обрыве связи по порту

При помощи реле, по E-Mail, по SNMP

Автоматическое оповещение об обрыве электропитания

При помощи реле, по E-Mail, по SNMP

Безопасность

CSA C22.2 No. 60950-1 EN 60950-1 UL508 UL60950-1

Вес нетто, кг

0.65

Взрывобезопасность

ATEX Zone 2 Ex nA nC IIC T4 Gc UL/cUL Class 1 Division 2

Вибрации

IEC 60068-2-6

Витая пара (разъем RJ45)

3

Возможность подключения резервного источника электропитания

Есть

Габаритные размеры, мм

54 x 135 x 105

Гарантийный срок

5 лет

Дальность передачи по оптоволокну

до 4 км

Длина волны по оптоволокну, нм

1300

Допустимые потери в канале связи, дБм

12

Защита от неверной полярности

Есть

Защита от пыли и влаги

IP30

Защита по току

Есть

Интерфейс управления

Консоль RS-232

Количество каналов релейного вывода

1

Комплект поставки

Заглушки для неиспользуемых портов Консольный кабель RJ45-на-DB9 Краткое руководство пользователя Устройство

Материал корпуса

Металл

Многомодовое оптоволокно (разъем ST)

2

Монтаж

На DIN-рейку Настольный/настенный (опционально)

Мощность оптического передатчика, дБм

-20

Нагрузочная способность реле

1 А при 24 В пост.

Насыщение приемника, дБм

-6

Общее количество портов

5

Потребление тока

0.26 А при 24 В

Применение в морских системах

DNV GL

Применение на транспорте

NEMA TS2

Промышленные протоколы

EtherNet/IP, Modbus/TCP

Протоколы резервирования

STP, RSTP, Turbo Ring v1/v2, Turbo Chain

Протоколы синхронизации времени

SNTP, NTP Server/Client

Протоколы управления

IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control

Протоколы фильтрации

802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2, GMRP

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

-40 ~ +75

Рабочее напряжение

12/24/48 В пост. (9.6 ~ 60 В пост.)

Размер буфера пакетов

1 Мбит

Разъем консольного порта RS-232

RJ45

Разъем электропитания

Клемма

Светодиодные индикаторы

PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, 10/100M

Свободное падение

IEC 60068-2-32

Среднее время наработки на отказ (MTBF), часов

852421

Ссылка на сайт moxa.com

https://www.moxa.com/product/EDS-408405A.htm

Стандарты

IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1p for Class of Service, IEEE 802.1Q for VLAN Tagging

Таблица MAC-адресов

2000

Температура хранения, °C

-40 ~ +85

Тип оптоволоконного кабеля

50/125 мкм, 62.5/125 мкм

Тип разъема для витой пары

RJ45

Удары

IEC 60068-2-27

Управление потоками

IEEE 802.3x flow control, back pressure flow control

Уровень коммутатора

L2

Функции резервирования связи

Связующее дерево Spanning Tree RSTP Turbo Chain Резервированное кольцо Turbo Ring

Чувствительность оптического приемника, дБм

-32

Электромагнитная совместимость (EMC)

EN 55032/24

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
