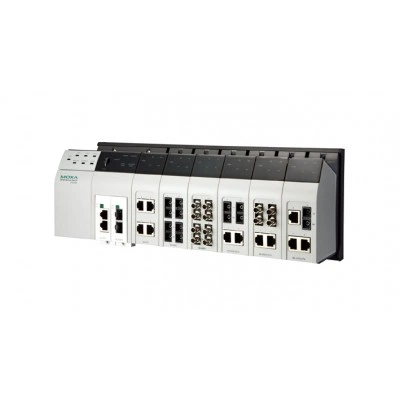

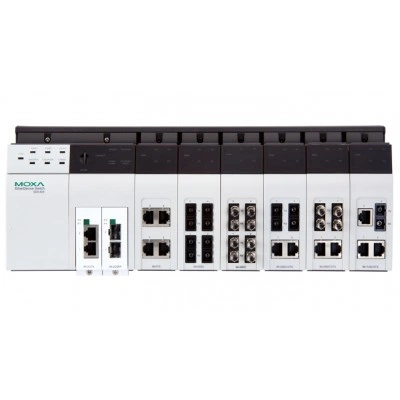

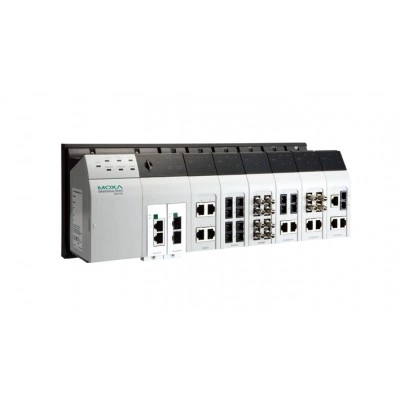

Шасси коммутатора EDS-82810G-4GSFP

Основные характеристики

MIB-базы

MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Groups 1, 2, 3, 9

Автоматическое оповещение об обрыве связи по порту

При помощи реле, по E-Mail, по SNMP

Автоматическое оповещение об обрыве электропитания

При помощи реле, по E-Mail, по SNMP

Безопасность

CSA C22.2 No. 60950-1-03 TUV: EN60950-1 EN 60950-1 UL508 UL60950-1

Вес нетто, кг

1.95

Вибрации

IEC 60068-2-6

Возможность подключения резервного источника электропитания

Есть

Габаритные размеры, мм

362 x 143 x 128

Гарантийный срок

5 лет

Диапазон VLAN ID

1 ~ 4094

Защита от неверной полярности

Есть

Защита от пыли и влаги

IP30

Защита по току

Есть

Интерфейс управления

Консоль RS-232

Количество групп IGMP

256

Количество каналов дискретного ввода

2

Количество каналов релейного вывода

2

Количество модулей Fast Ethernet

6 модулей серии IM-xxxx, 4 порта на модуле

Количество модулей Gigabit Ethernet

2 предустановленных модуля IM-2GSFP (по 2 порта 10/100/1000BaseTX или 1000BaseSFP на каждом)

Количество приоритезированных очередей

4

Коммутация 3 уровня

Static routing, RIP V1/V2, OSPF, DVMRP, PIM-DM

Комплект поставки

2 модуля IM-2GSFP Консольный кабель RJ45-на-DB9 Краткое руководство пользователя Устройство

Макс. количество портов на устанавливаемых модулях

28

Максимальное количество VLAN

64

Максимальный ток, мА

8

Материал корпуса

Металл

Монтаж

На DIN-рейку Настольный/настенный (опционально)

Нагрузочная способность реле

1 А при 24 В пост.

Напряжение лог. 0

-30 ~ +3 В

Напряжение лог. 1

+13 ~ +30 В пост.

Общее количество портов

28

Потребление тока

0.82 А при 24 В

Применение в морских системах

ABS DNV GL LR NK

Промышленные протоколы

EtherNet/IP, Modbus/TCP

Протоколы безопасности

RADIUS, TACACS+, SSL, SSH, Broadcast Storm Protection, Port Lock, Access Control Lists

Протоколы резервирования

STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation, VRRP

Протоколы синхронизации времени

SNTP, NTP Server/Client

Протоколы управления

IPv4, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control

Протоколы фильтрации

802.1Q VLAN, VLAN Unaware, Q-in-Q VLAN, GVRP, IGMP v1/v2, GMRP

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

0 ~ +60

Рабочее напряжение

24 В пост. (12 ~ 45 В пост.)

Размер буфера пакетов

32 Мб

Разъем консольного порта RS-232

RJ45

Разъем электропитания

Клемма

Свободное падение

IEC 60068-2-32

Среднее время наработки на отказ (MTBF), часов

191203

Ссылка на сайт moxa.com

http://www.moxa.com/product/EDS-828.htm

Стандарты

IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid Spanning Tree Protocol, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP

Таблица MAC-адресов

16000

Температура хранения, °C

-40 ~ +85

Удары

IEC 60068-2-27

Управление потоками

IEEE 802.3x flow control, back pressure flow control

Уровень коммутатора

L3

Функции резервирования связи

Связующее дерево Spanning Tree Link Aggregation MSTP RSTP Turbo Chain Резервированное кольцо Turbo Ring

Функция резервирования маршрутизаторов

VRRP

Электромагнитная совместимость (EMC)

EN 55032/24

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
