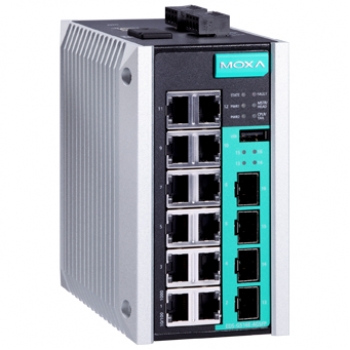

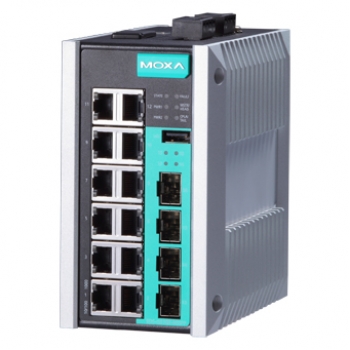

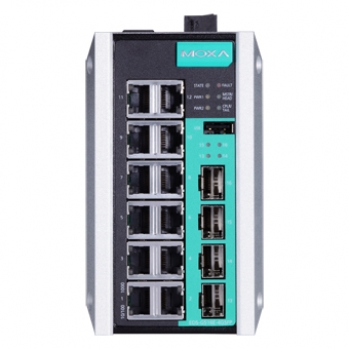

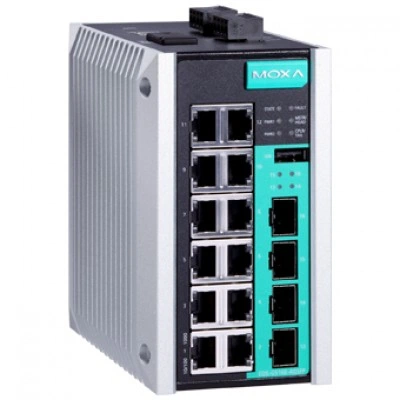

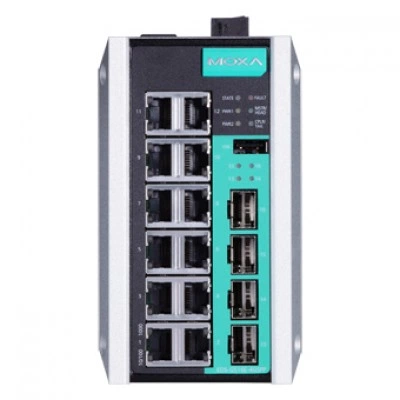

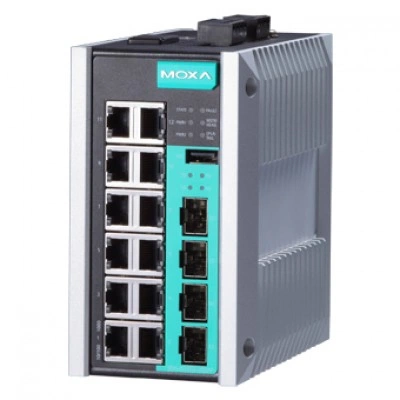

Коммутатор EDS-G516E-4GSFP-T

Основные характеристики

DIP-переключатели

Turbo Ring, Master, Coupler, Reserve

MIB-базы

MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

Автоматическое оповещение об обрыве связи по порту

При помощи реле, по E-Mail, по SNMP

Автоматическое оповещение об обрыве электропитания

При помощи реле, по E-Mail, по SNMP

Безопасность

UL508

Вес нетто, кг

1.44

Взрывобезопасность

ATEX Zone 2 Ex nA nC IIC T4 Gc UL/cUL Class 1 Division 2

Вибрации

IEC 60068-2-6

Витая пара (разъем RJ45)

12

Возможность подключения резервного источника электропитания

Есть

Габаритные размеры, мм

79.2 x 135 x 137

Гарантийный срок

5 лет

Диапазон VLAN ID

1 ~ 4094

Защита от неверной полярности

Есть

Защита от пыли и влаги

IP30

Защита по току

Есть

Интерфейс управления

Консоль USB

Кнопка Reset

Есть

Количество групп IGMP

256

Количество каналов дискретного ввода

1

Количество каналов релейного вывода

1

Количество приоритезированных очередей

4

Комплект поставки

Заглушки для неиспользуемых портов Кабель USB Краткое руководство пользователя Устройство

Максимальное количество VLAN

256

Максимальный ток, мА

8

Материал корпуса

Металл

Монтаж

На DIN-рейку Настольный/настенный (опционально)

Нагрузочная способность реле

1 А при 24 В пост.

Напряжение лог. 0

-30 ~ +3 В

Напряжение лог. 1

+13 ~ +30 В пост.

Общее количество портов

16

Оптоволокно (разъем для SFP-модуля)

4

Порт для загрузки/сохранения настроек

USB-порт (разъем Type A)

Потребление тока

0.39 А при 24 В

Применение в морских системах

ABS DNV GL LR NK

Применение на транспорте

EN 50121-4

Применение на электрических подстанциях

IEC 61850-3 IEEE 1613

Промышленные протоколы

EtherNet/IP, Modbus/TCP, PROFINET IO

Протоколы безопасности

RADIUS, TACACS+, MAB Authentication, HTTPS, SSL, SSH, Broadcast Storm Protection, Port Lock, MAC ACL, MAC Sticky, NTP Authentication, SMTP with TLS

Протоколы резервирования

STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation

Протоколы синхронизации времени

SNTP, NTP Server/Client

Протоколы управления

IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control

Протоколы фильтрации

802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2/v3, GMRP

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

-40 ~ +75

Рабочее напряжение

12/24/48/-48 В пост. (9.6 ~ 60 В пост.)

Размер буфера пакетов

4 Мбит

Разъем электропитания

Клемма

Светодиодные индикаторы

PWR1, PWR2, FAULT, STATE, 10/100/1000M, MSTR/HEAD, CPLR/TAIL

Свободное падение

IEC 60068-2-32

Среднее время наработки на отказ (MTBF), часов

805491

Ссылка на сайт moxa.com

http://www.moxa.com/product/EDS-G500E.htm

Стандарты

IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP

Таблица MAC-адресов

8000

Температура хранения, °C

-40 ~ +85

Тип разъема для витой пары

RJ45

Удары

IEC 60068-2-27

Управление потоками

IEEE 802.3x flow control, back pressure flow control

Уровень коммутатора

L2

Функции резервирования связи

Связующее дерево Spanning Tree Link Aggregation MSTP RSTP Turbo Chain Резервированное кольцо Turbo Ring

Электромагнитная совместимость (EMC)

EN 61000-6-2 EN 61000-6-4

Электромагнитная совместимость (EMI)

CISPR 22 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
