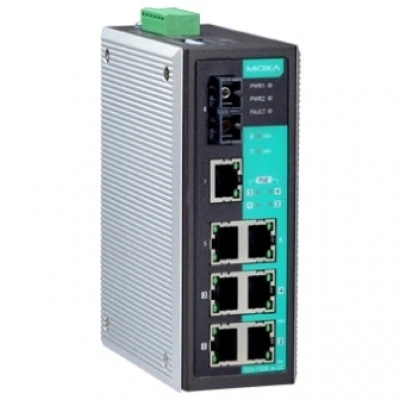

Коммутатор EDS-P308-M-SC-T

Основные характеристики

DIP-переключатели

Выбор порта для сигнализации об обрыве

PoE 10/100 Мбит/с

4

Автоматическое оповещение об обрыве связи по порту

При помощи реле

Автоматическое оповещение об обрыве электропитания

При помощи реле

Безопасность

UL508

Вес нетто, кг

0.84

Вибрации

IEC 60068-2-6

Витая пара (разъем RJ45)

3

Возможность подключения резервного источника электропитания

Есть

Выдаваемая мощность каждого порта PoE, Вт

15,4

Габаритные размеры, мм

53.6 x 135 x 105

Гарантийный срок

5 лет

Дальность передачи по оптоволокну

до 4 км

Длина волны по оптоволокну, нм

1300

Допустимые потери в канале связи, дБм

12

Защита от неверной полярности

Есть

Защита от пыли и влаги

IP30

Защита по току

2.5 А при 48 В пост.

Количество каналов релейного вывода

1

Комплект поставки

Заглушки для неиспользуемых портов Краткое руководство пользователя Устройство

Материал корпуса

Металл

Многомодовое оптоволокно (разъем SC)

1

Монтаж

На DIN-рейку Настольный/настенный (опционально)

Мощность оптического передатчика, дБм

-20

Нагрузочная способность реле

0.5 А при 48 В пост.

Назначение контактов PoE

V+, V+, V-, V- for pin 1, 2, 3, 6 (Endspan, MDI Alternative A)

Насыщение приемника, дБм

-6

Общее количество портов

8

Потребление тока

1.47 А при 48 В

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

-40 ~ +75

Рабочее напряжение

48 В пост. (46 ~ 50 В пост.)

Размер буфера пакетов

512 Кбит

Разъем электропитания

Клемма

Светодиодные индикаторы

PWR1, PWR2, FAULT, 10/100M, PoE

Свободное падение

IEC 60068-2-32

Среднее время наработки на отказ (MTBF), часов

406194

Ссылка на сайт moxa.com

https://www.moxa.com/product/EDS-P308.htm

Стандарты

IEEE 802.3af for Power-over-Ethernet, IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X), IEEE 802.3x for Flow Control

Таблица MAC-адресов

1000

Температура хранения, °C

-40 ~ +85

Тип оптоволоконного кабеля

50/125 мкм, 62.5/125 мкм

Тип разъема для витой пары

RJ45

Удары

IEC 60068-2-27

Управление потоками

IEEE 802.3x flow control, back pressure flow control

Уровень коммутатора

L2

Чувствительность оптического приемника, дБм

-32

Электромагнитная совместимость (EMC)

EN 55032/24

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
