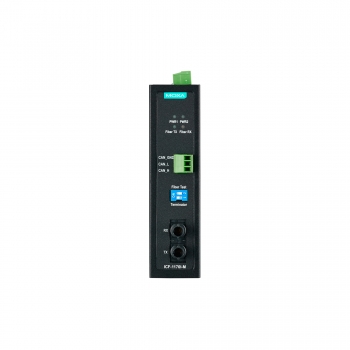

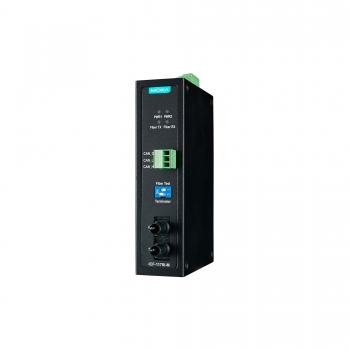

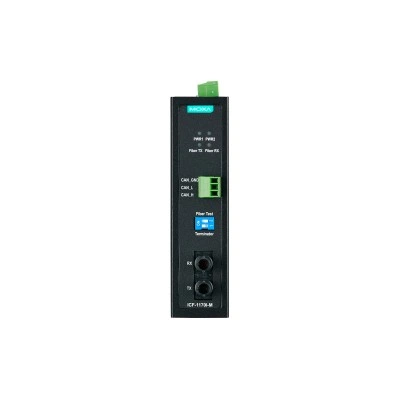

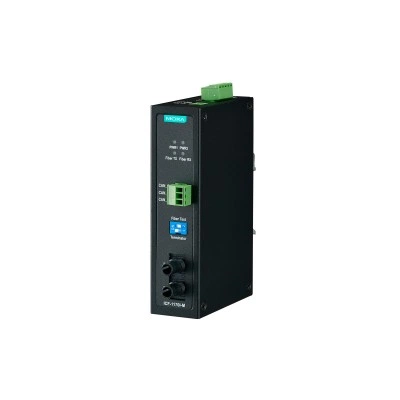

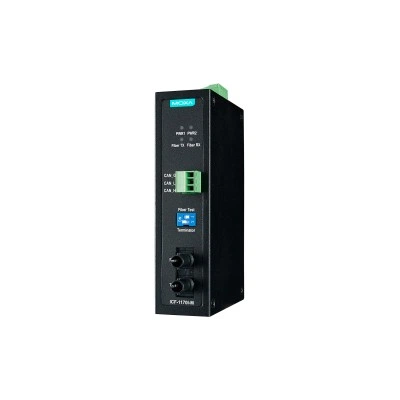

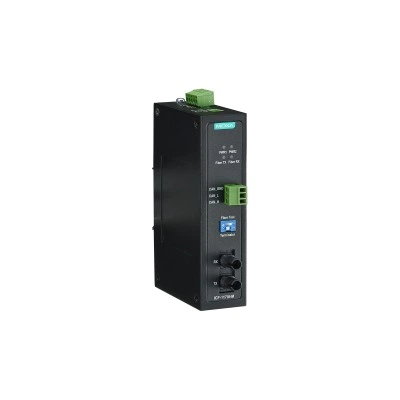

Преобразователь ICF-1170I-M-ST

Основные характеристики

Безопасность

UL508

Вес нетто, кг

0.17

Габаритные размеры, мм

30.3 x 70 x 115

Гальваническая изоляция, кВ

2

Гарантийный срок

5 лет

Дальность передачи данных

до 2 км

Дальность передачи по оптоволокну

до 5 км

Длина волны по оптоволокну, нм

850

Задержка передачи данных

150 нс

Защита от неверной полярности

Есть

Защита по току

1.1 А

Количество каналов релейного вывода

1

Комплект поставки

Краткое руководство пользователя Устройство

Материал корпуса

Металл

Монтаж

На DIN-рейку

Мощность оптического передатчика, дБм

-5

Нагрузочная способность реле

1 А при 24 В пост.

Поддерживаемые протоколы

CAN 2.0A и 2.0B (ISO 11898-2)

Поддержка кольцевой топологии по оптоволокну

Есть

Потребление тока

221 мА при 12 В

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

0 ~ +60

Рабочее напряжение

12 ~ 48 В пост.

Разъем электропитания

Клемма

Свободное падение

IEC 60068-2-32

Скорость передачи данных

до 1 Мб/с

Среднее время наработки на отказ (MTBF), часов

792085

Ссылка на сайт moxa.com

http://www.moxa.com/product/icf-1170i.htm

Температура хранения, °C

-40 ~ +85

Терминальный резистор

120 Ом, подключается DIP-переключателем

Тип входного интерфейса

CAN

Тип выходного интерфейса

Многомодовое оптоволокно

Тип оптоволоконного кабеля

50/125 мкм 62.5/125 мкм

Тип разъема

Разъем ST

Чувствительность оптического приемника, дБм

-20

Электромагнитная совместимость (EMC)

EN 55032/24

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
