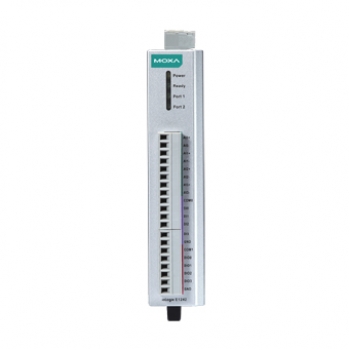

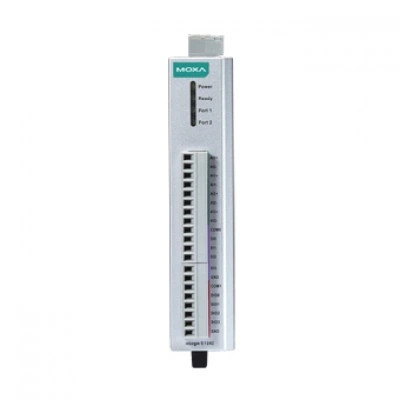

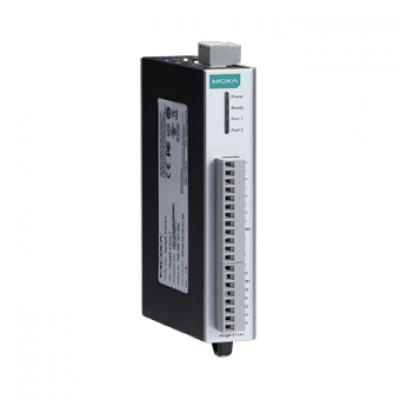

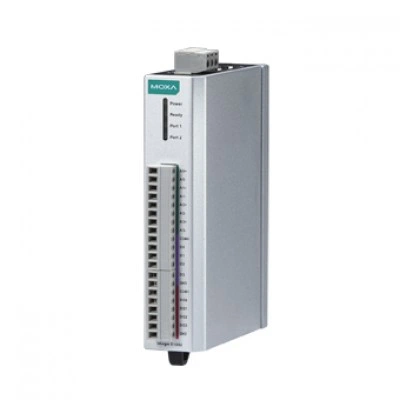

Модуль ioLogik E1242-T

Основные характеристики

Безопасность

UL508

Вес нетто, кг

0.2

Взрывобезопасность

ATEX Zone 2 UL/cUL Class 1 Division 2

Вибрации

IEC 60068-2-6

Влажный контакт

Логическая 1: 10~30 В постоянного тока Логический 0: 0~3 В постоянного тока

Встроенный резистор для измерения тока

120 Ом

Входное сопротивление

10 МОм

Габаритные размеры, мм

28 х 124 х 84

Гарантийный срок

5 лет

Диапазон входных сигналов по напряжению

0 ~ 10 В

Диапазон входных сигналов по току

0 ~ 20 мА 4 ~ 20 мА С определением обрыва линии

Защита от перегрева

175°С

Защита от перенапряжения

45 В пост.

Защита по току

2.6 А (по 650 мА на каждый из 4 каналов)

Интерфейс управления

Web-интерфейс Windows-утилита (ioSearch)

Количество каналов АЦП

4

Количество каналов дискретного ввода

8 (4 DI + 4 DIO)

Количество каналов дискретного ввода/вывода

4

Комплект поставки

Заглушки для неиспользуемых портов Краткое руководство пользователя Устройство

Магнитная изоляция Ethernet-портов

1,5 кВ

Материал корпуса

Пластик

Монтаж

На DIN-рейку Настенный Настольный

Напряжение изоляции, В

3000

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45)

Потребление тока

139 мА при 24 В

Промышленные протоколы

EtherNet/IP Adapter (Slave), Modbus TCP Server (Slave), Moxa AOPC (Active Tag), MXIO Library

Протоколы управления

BOOTP, RESTful API, DHCP Client, HTTP, IPv4, TCP/IP, UDP, SNMPv1 Trap, SNMPv1/v2c

Рабочая влажность, %

5 ~ 95

Рабочая высота над уровнем моря

до 2000 м

Рабочая температура, °C

-40 ~ +75

Рабочее напряжение

12 ~ 36 В пост.

Разрешение АЦП

16 бит

Разъем электропитания

Клемма

Режим работы

Дискретный выход или генератор импульсов (до 500 Гц)

Среднее время наработки на отказ (MTBF), часов

502210

Ссылка на сайт moxa.com

https://www.moxa.com/product/ioLogik_E1242.htm

Сухой контакт

Логическая 1: открыт Логический 0: замкнут на землю

Температура хранения, °C

-40 ~ +85

Тип интерфейса

Ethernet

Тип каналов аналогового ввода

Дифференциальные

Тип каналов дискретного ввода

С общим +, с общим - или сухой контакт

Тип каналов дискретного вывода

Sink

Точность АЦП

±0.1% от полного диапазона (25 °С), ±0.3% от полного диапазона (-10 °С ~ 60 °С)

Удары

IEC 60068-2-27

Частота дискретизации

0,012 кГц

Электромагнитная совместимость (EMC)

EN 55024 EN 55032 EN 61000-3-2 EN 61000-3-3 EN 61000-6-2 EN 61000-6-4

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8

Энергонезависимая память счетчиков

Есть
