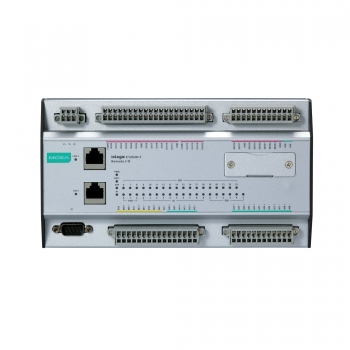

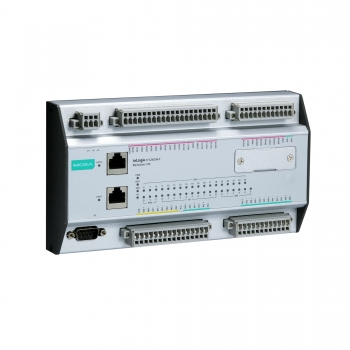

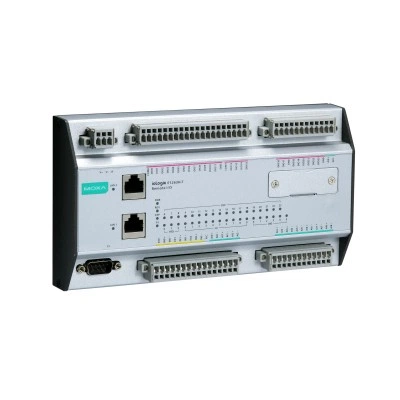

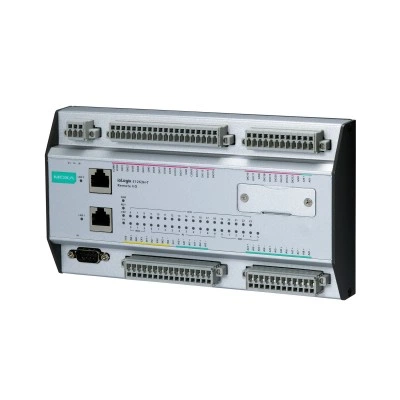

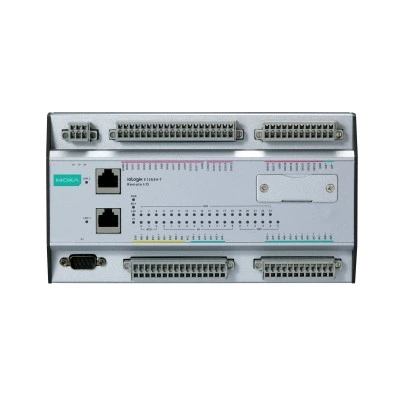

Модуль ioLogik E1263H-T

Основные характеристики

Безопасность

UL508

Бит данных

8

Вес нетто, кг

0.94

Вибрации

IEC 60068-2-6

Влажный контакт

Логическая 1: 10~30 В постоянного тока Логический 0: 0~3 В постоянного тока

Встроенный резистор для измерения тока

120 Ом

Входное сопротивление

10 МОм

Габаритные размеры, мм

140 x 113 x 36.3

Гарантийный срок

5 лет

Диапазон входных сигналов по напряжению

0 ~ 10 В

Диапазон входных сигналов по току

0 ~ 20 мА 4 ~ 20 мА С определением обрыва линии

Защита от перегрева

175°С

Защита от перенапряжения

45 В пост.

Защита по току

2.6 А (по 650 мА на каждый из 4 каналов)

Интерфейс

1 порт RS-232/422/485, выбирается программно (разъем 9-контактный D-Sub папа)

Количество каналов АЦП

10

Количество каналов дискретного ввода/вывода

24

Комплект поставки

Краткое руководство пользователя Устройство

Магнитная изоляция Ethernet-портов

1,5 кВ

Материал корпуса

Пластик

Монтаж

На DIN-рейку Настенный Настольный

Напряжение изоляции, В

3000

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45)

Потребление тока

343 мА при 24 В

Применение в морских системах

IEC 60945 4th

Протоколы Ethernet

Bootp DHCP HTTP Modbus TCP Modbus UDP TCP/IP

Протоколы последовательной связи

Modbus RTU

Рабочая влажность, %

5 ~ 95

Рабочая высота над уровнем моря

до 2000 м

Рабочая температура, °C

-40 ~ +75

Рабочее напряжение

12 ~ 48 В пост.

Разрешение АЦП

16 бит

Разъем электропитания

Клемма

Режим работы

Дискретный выход или генератор импульсов (до 500 Гц)

Скорость передачи данных, бит/с

2400, 4800, 9600, 19200, 38400, 57600, 115200

Среднее время наработки на отказ (MTBF), часов

180390

Ссылка на сайт moxa.com

https://www.moxa.com/product/ioLogik%20E1263H-T.htm

Стоповые биты

1

Сухой контакт

Логическая 1: открыт Логический 0: замкнут на землю

Температура хранения, °C

-40 ~ +85

Тип интерфейса

Ethernet

Тип каналов аналогового ввода

Дифференциальные

Тип каналов дискретного ввода

Влажный контакт (NPN или PNP), сухой контакт

Тип каналов дискретного вывода

Sink

Точность АЦП

±0.1% от полного диапазона (25 °С), ±1.0% от полного диапазона (-40 ~ 75°C)

Удары

IEC 60068-2-27

Четность

нет

Электромагнитная совместимость (EMC)

EN 55032/24 EN 61000-6-2 EN 61000-6-4

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
