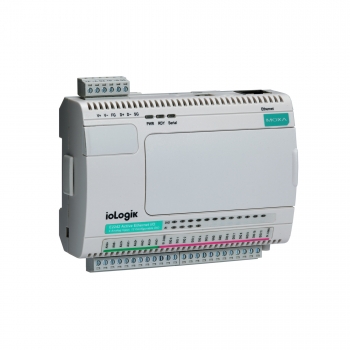

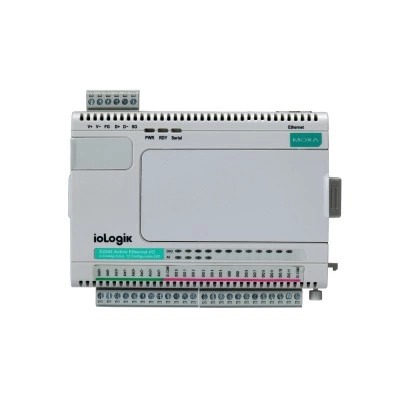

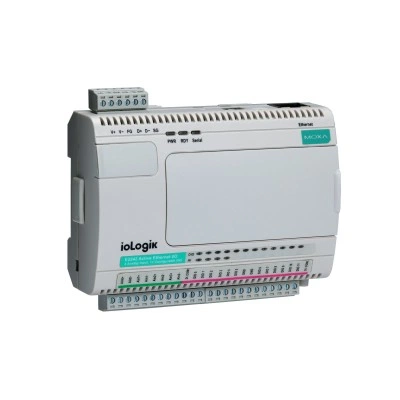

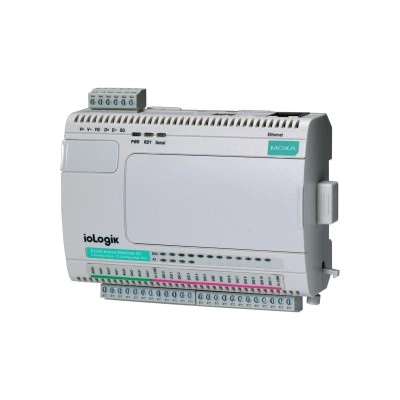

Модуль ioLogik E2210

Основные характеристики

Безопасность

UL508

Вес нетто, кг

0.25

Вибрации

IEC 60068-2-6

Влажный контакт

Логическая 1: 10~30 В постоянного тока Логический 0: 0~3 В постоянного тока

Габаритные размеры, мм

115 x 79 x 45.6

Гарантийный срок

5 лет

Защита от перегрева

175°С

Защита от перенапряжения

45 В пост.

Защита по току

2.6 А (по 650 мА на каждый из 4 каналов)

Интерфейс

RS-485-2W: Data +, Data-, GND

Количество каналов дискретного ввода

12

Количество каналов дискретного вывода

8

Количество последовательных портов

1

Комплект поставки

Краткое руководство пользователя Устройство

Магнитная изоляция Ethernet-портов

1,5 кВ

Материал корпуса

Пластик

Монтаж

На DIN-рейку Настенный Настольный

Напряжение изоляции, В

3000

Порты Ethernet

1 x Ethernet 10/100 Base T(X) (разъем RJ45)

Потребление тока

202 мА при 24

Протоколы Ethernet

Bootp CGI DHCP HTTP Modbus TCP Modbus UDP SMTP SNMP SNTP TCP/IP

Рабочая влажность, %

5 ~ 95

Рабочая высота над уровнем моря

до 2000 м

Рабочая температура, °C

-10 ~ +60

Рабочее напряжение

12 ~ 36 В пост.

Разъем последовательного порта

Клемма

Разъем электропитания

Клемма

Режим работы

Дискретный выход или генератор импульсов

Скорость передачи данных, бит/с

1200 ~ 115200

Среднее время наработки на отказ (MTBF), часов

213673

Ссылка на сайт moxa.com

https://www.moxa.com/product/ioLogik-E2210.htm

Стоповые биты

8

Сухой контакт

Логическая 1: открыт Логический 0: замкнут на землю

Температура хранения, °C

-40 ~ +85

Тип интерфейса

Ethernet

Тип каналов дискретного ввода

Влажный контакт (нормально открытый), сухой контакт

Тип каналов дискретного вывода

Sink

Удары

IEC 60068-2-27

Четность

нет

Электромагнитная совместимость (EMC)

EN 61000-6-2 EN 61000-6-4

Электромагнитная совместимость (EMI)

CISPR 22 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
