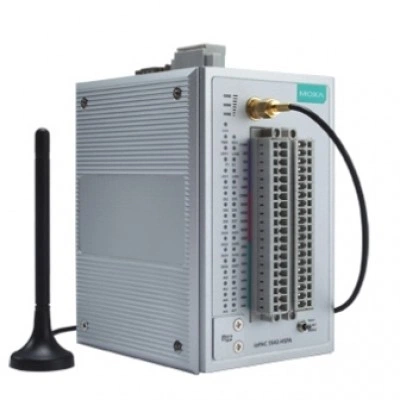

Контроллер ioPAC 5542-HSPA-IEC-T

Основные характеристики

Безопасность

UL508

Бит данных

7, 8

Вес нетто, кг

1100

Взрывобезопасность

Class 1 Division 2

Вибрации

IEC 60068-2-6

Влажный контакт

Логическая 1: 10~30 В постоянного тока Логический 0: 0~3 В постоянного тока

Встроенная flash-память

32 Мб

Встроенный резистор для измерения тока

120 Ом

Входное сопротивление

>2 МОм

Габаритные размеры, мм

90.05 x 135 x 105.4

Гарантийный срок

5 лет

Диапазон входных сигналов по напряжению

-10 ~ 10 В 0 ~ 10 В

Диапазон входных сигналов по току

0 ~ 20 мА 4 ~ 20 мА

Диапазон частот

GSM/GPRS/EDGE 850/900/1800/1900 МГц, UMTS/HSPA+ 800/850/AWS/1900/2100 МГц

Защита от перегрева

175°C (типичная), 150°C (мин.)

Защита от перенапряжения

45 В пост.

Защита по току

2.6 A (4 канала при 650 мА)

Интерфейс

2 x RS-232/422/485 (DB9 папа), 1 x отладочный порт - RS-232 (4-контактный разъем)

Количество каналов АЦП

8

Количество каналов дискретного ввода

до 16

Количество каналов дискретного ввода/вывода

8

Количество каналов дискретного вывода

до 8

Количество последовательных портов

3

Количество слотов для установки модулей ввода/вывода

2

Комплект поставки

CBL-F9DPF1x4-BK-100: кабель последовательных интерфейсов Антенна Документация и ПО на CD Устройство

Магнитная изоляция Ethernet-портов

1,5 кВ

Максимальная нагрузка на канал

200 мА

Материал корпуса

Металл

Монтаж

На DIN-рейку Настенный (опционально)

Напряжение для SIM-карты

3/1.8 В

Напряжение изоляции, В

3000

Оперативная память

64 Мб

Операционная система

Linux

Передаваемые сигналы

RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND

Порты Ethernet

2 x Ethernet 10/100 Base T(X), 2 MAC (по IP-адресу), разъем RJ45

Потребление тока

305 мА при 24 В пост.

Применение на транспорте

EN 50121-4

Процессор

ARM9, 32-битный

Рабочая влажность, %

5 ~ 95

Рабочая высота над уровнем моря

до 2000 м

Рабочая температура, °C

-30 ~ +75

Рабочее напряжение

9 ~ 48 В пост.

Радио

NCC

Разрешение АЦП, бит

16

Разъем электропитания

Клемма

Режим работы

Дискретный выход или генератор импульсов

Сетевые протоколы

Modbus TCP/RTU (master/slave), SNMP TCP/IP, UDP, DHCP, BOOTP, SNTP, SMTP

Скорость передачи данных (EDGE)

До 384 Кбит/с upload/download

Скорость передачи данных (GPRS)

До 85.6 Кбит/с upload/download

Скорость передачи данных (HSPA)

До 14.4 Мбит/с download, до 5.76 Мбит/с upload

Скорость передачи данных, бит/с

300 ~ 921600

Среда программирования

IEC 61131-3

Ссылка на сайт moxa.com

https://www.moxa.com/product/ioPAC_5542_IEC_61131-3.htm

Стандарты

GSM/GPRS/EDGE/UMTS/HSPA

Стоповые биты

1, 2

Сухой контакт

Логическая 1: открыт Логический 0: замкнут на землю

Температура хранения, °C

-40 ~ +85

Тип каналов аналогового ввода

Дифференциальные

Тип каналов дискретного ввода

Влажный контакт (NPN или PNP), сухой контакт

Тип каналов дискретного вывода

Sink

Тип слота для установки карты памяти

1 слот карты SD 2.0 объемом до 32 Гб

Точность АЦП

±0.1% от полного диапазона (25 °С) ±0.3% от полного диапазона (-40 ~ 75°C)

Удары

IEC 60068-2-27

Управление потоками данных

RTS/CTS, XON/XOFF

Частота дискретизации

Режим опроса по одному каналу: 250 ГцРежим опроса по всем каналам: 2000 Гц

Частота процессора

192 МГц

Четность

нет, чет, нечет

Электромагнитная совместимость (EMC)

EN 55032/24

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
