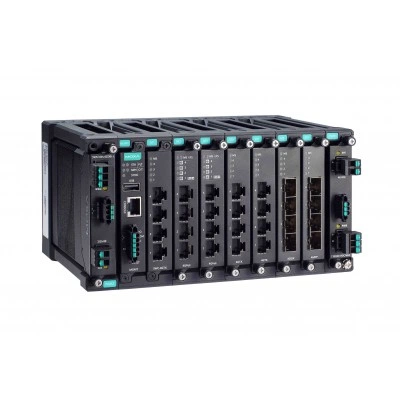

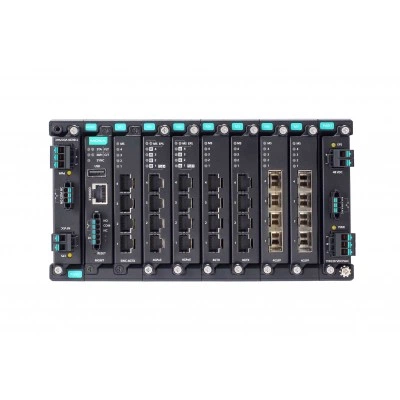

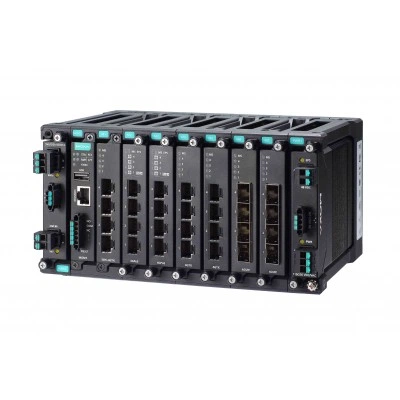

Коммутатор MDS-G4028

Основные характеристики

MIB-базы

P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9

Безопасность

EN 62368-1

Вес нетто, кг

2.84

Вибрации

IEC 60068-2-6

Витая пара (разъем RJ45)

4

Возможность подключения резервного источника электропитания

Есть

Габаритные размеры, мм

218 x 115 x 163.25

Гарантийный срок

5 лет

Диапазон VLAN ID

1 ~ 4094

Защита от неверной полярности

Есть

Защита от пыли и влаги

IP40

Защита по току

Есть

Интерфейс управления

Консоль RS-232

Количество групп IGMP

1024

Количество каналов дискретного ввода

1 (на модуле MGMT)

Количество каналов релейного вывода

3 (по одному на каждом модуле MGMT, PWR1, PWR2)

Количество приоритезированных очередей

8

Количество слотов для модулей серии LM-7000H

6 слотов для модулей GE/FE, 2 слота для модулей питания

Комплект поставки

Заглушки для неиспользуемых портов Консольный кабель RJ45-на-DB9 Краткое руководство пользователя Крепеж для монтажа на DIN-рейку Устройство

Макс. количество портов на устанавливаемых модулях

24

Максимальное количество VLAN

256

Максимальный ток, мА

8

Материал корпуса

Металл

Монтаж

На DIN-рейку Настенный (опционально)

Нагрузочная способность реле

2 А при 30 В пост.

Напряжение лог. 0

-30 ~ +3 В

Напряжение лог. 1

+13 ~ +30 В пост.

Потребление тока

Зависит от установленного модуля: (PWR-LV-P48) макс. 0.53 А при 24 В пост., макс. 0.28 А при 48 В пост.; (PWR-HV-P48) макс. 0.11 А 110 В пост., макс. 0.06 А при 220 В пост., макс. 0.29 А при 110 В перем., макс. 0.18 А при 220 В перем.

Применение на транспорте

EN 50121-4 NEMA TS2

Применение на электрических подстанциях

IEC 61850-3 IEEE 1613

Протоколы

IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog

Протоколы безопасности

Broadcast storm protection, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy

Протоколы резервирования

STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation

Протоколы синхронизации времени

SNTP, NTP Server/Client, NTP Authentication

Протоколы управления

IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB

Протоколы фильтрации

GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier

Рабочая влажность, %

5 ~ 95, без образования конденсата

Рабочая температура, °C

-10 ~ +60

Рабочее напряжение

Зависит от установленного модуля: 24/48 (18 ~ 72) В пост. (PWR-LV-P48), 110/220 (88 ~ 300/85 ~ 264) В пост./перем. (PWR-HV-P48)

Размер буфера пакетов

12 Мбит

Разъем консольного порта RS-232

RJ45

Свободное падение

IEC 60068-2-31

Среднее время наработки на отказ (MTBF), часов

966801

Ссылка на сайт moxa.com

https://www.moxa.com/en/products/industrial-network-infrastructure/ethernet-switches/layer-2-managed-switches/mds-g4028-series

Стандарты

IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.3x for flow control, IEEE 802.3ad for Port Trunk with LACP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid Spanning Tree Protocol, IEEE 802.1p for Class of Service, IEEE 802.1X for authentication

Таблица MAC-адресов

16000

Температура хранения, °C

-40 ~ +85

Удары

IEC 60068-2-27

Уровень коммутатора

L2

Функции резервирования связи

Связующее дерево Spanning Tree Link Aggregation MSTP RSTP Turbo Chain Резервированное кольцо Turbo Ring

Электромагнитная совместимость (EMC)

EN 55032/35

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
