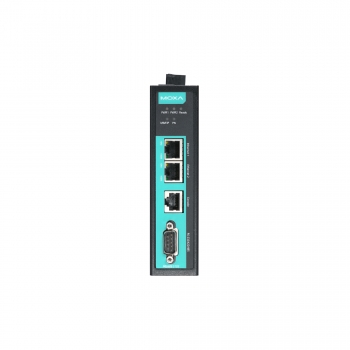

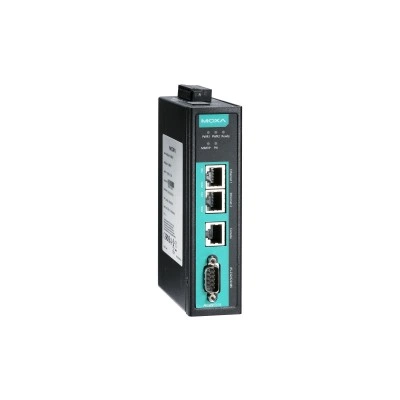

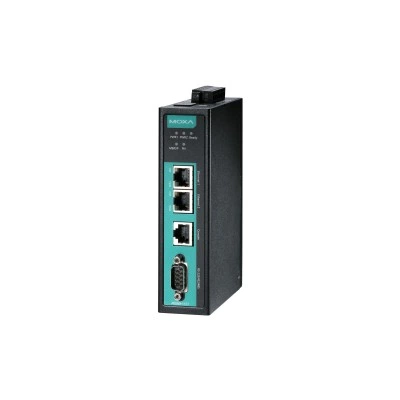

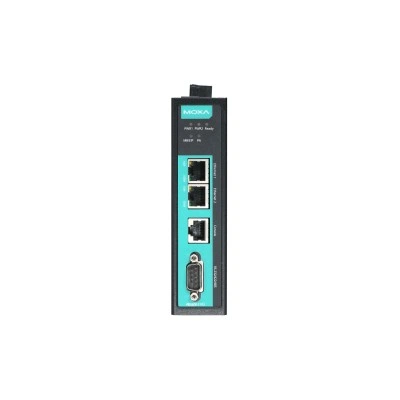

Преобразователь MGate 5103-T

Основные характеристики

MIB-базы

RFC1213, RFC1317

Безопасность

EN 60950-1 UL508

Бит данных

7, 8

Вес нетто, кг

0.51

Взрывобезопасность

ATEX Class 1 Division 2 IECEx

Габаритные размеры, мм

36 x 105 x 140

Гарантийный срок

5 лет

Защита от пыли и влаги

IP30

Изоляция последовательной линии

2 кВ

Интерфейс управления

Web-интерфейс Последовательная консоль Утилита Device Search Utility (DSU)

Кнопка Reset

Есть

Количество портов Modbus

1

Комплект поставки

Консольный кабель RJ45-на-DB9 Краткое руководство пользователя Крепеж для монтажа на DIN-рейку Устройство

Магнитная изоляция Ethernet-портов

1,5 кВ

Максимальное количество команд

128

Максимальное количество соединений

MGate в роли устройства ввода/вывода PROFINET: 1 соединение для чтения/записи

Материал корпуса

Металл

Монтаж

На DIN-рейку Настенный (опционально)

Передаваемые сигналы

RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND

Порты Ethernet

2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45)

Потребление тока

455 мА при 12 В

Промышленные протоколы

PROFINET IO Device, Modbus TCP Client (Master), Modbus TCP Server (Slave), EtherNet/IP Adapter

Протокол

Modbus RTU/ASCII Master/Slave

Протоколы синхронизации времени

NTP Client

Протоколы управления

ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, NTP Client

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

-40 ~ +75

Рабочее напряжение

12 ~ 48 В пост.

Разъем последовательного порта

DB9 папа

Разъем электропитания

Клемма

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Скорость передачи данных, бит/с

50 ~ 921600

Среднее время наработки на отказ (MTBF), часов

876502

Ссылка на сайт moxa.com

https://www.moxa.com/product/MGate_5103_Series.htm

Стоповые биты

1, 2

Температура хранения, °C

-40 ~ +85

Тип последовательных портов

RS-232/422/485

Тип разъема

RJ45 (8 конт.)

Тип слота для установки карты памяти

1 слот для карты microSD (SDHC) объемом до 32 Гб

Управление направлением передачи данных по RS-485

ADDC® (автоматическое)

Управление потоками данных

RTS/CTS, RTS Toggle (только для RS-232)

Четность

нет, чет, нечет, 0, 1

Электромагнитная совместимость (EMC)

EN 55032/24

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class B

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
