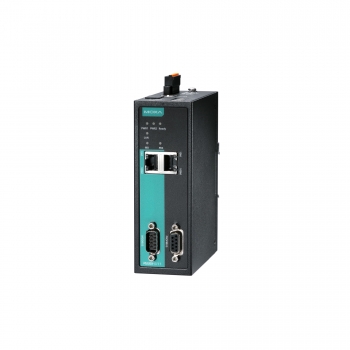

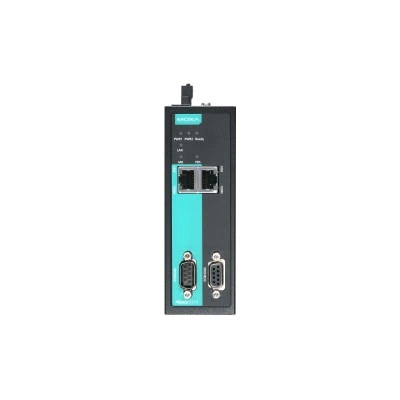

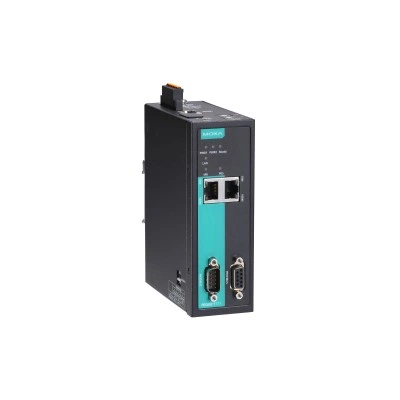

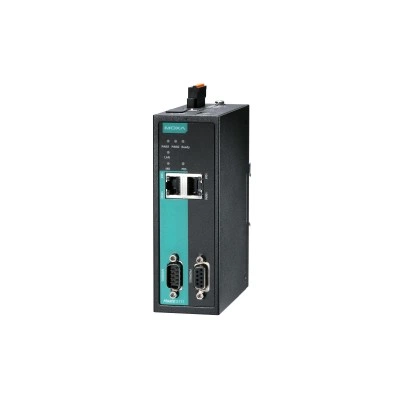

Преобразователь MGate 5111-T

Основные характеристики

Безопасность

EN 60950-1 UL60950-1

Бит данных

8

Вес нетто, кг

0.59

Взрывобезопасность

ATEX Class 1 Division 2 IECEx

Вибрации

IEC 60068-2-64 IEC 60068-2-6

Габаритные размеры, мм

45.8 x 105 x 134

Гарантийный срок

5 лет

Защита от пыли и влаги

IP30

Изоляция

2 кВ

Изоляция последовательной линии

2 кВ

Интерфейс управления

Web-интерфейс Последовательная консоль

Кнопка Reset

Есть

Количество каналов релейного вывода

1

Количество портов Profibus

1

Комплект поставки

Краткое руководство пользователя Крепеж для монтажа на DIN-рейку Устройство

Магнитная изоляция Ethernet-портов

1,5 кВ

Максимальное количество команд

128

Максимальное количество соединений

MGate в роли Modbus TCP Master: 32 соединения; MGate в роли Modbus TCP slave: 16 соединений

Материал корпуса

Металл

Монтаж

На DIN-рейку Настенный (опционально)

Нагрузочная способность реле

2 А при 30 В пост.

Передаваемые сигналы

RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND

Порты Ethernet

2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45)

Потребление тока

416 мА при 12 В

Протокол

PROFIBUS DP-V0 Slave

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

-40 ~ +75

Рабочее напряжение

12 ~ 48 В пост.

Разъем электропитания

Клемма

Разъемы

DB9 мама

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Свободное падение

IEC 60068-2-32

Сетевые протоколы

Modbus TCP (Client/Server), PROFINET (IO device), EtherNet/IP (Adapter)

Скорость передачи данных

9600 бит/с ~ 12 Мбит/с

Скорость передачи данных, бит/с

50 ~ 921600

Среднее время наработки на отказ (MTBF), часов

718131

Ссылка на сайт moxa.com

https://www.moxa.com/product/MGate_5111_Series.htm

Стоповые биты

1, 2

Температура хранения, °C

-40 ~ +85

Тип разъема

RJ45 (8 конт.)

Тип слота для установки карты памяти

1 слот для карты microSD (SDHC) объемом до 32 Гб

Удары

IEC 60068-2-27

Управление потоками данных

RTS/CTS, RTS Toggle (только для RS-232)

Четность

нет, чет, нечет, 0, 1

Электромагнитная совместимость (EMC)

EN 61000-6-2 EN 61000-6-4

Электромагнитная совместимость (EMI)

CISPR 22 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
