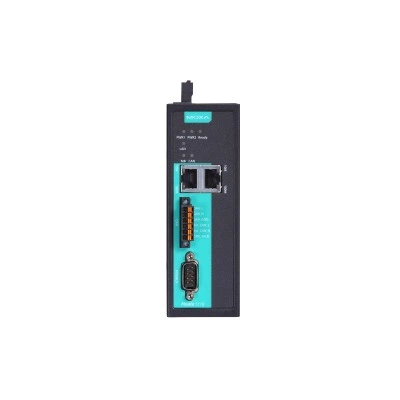

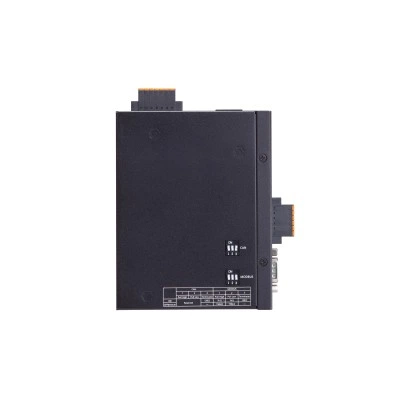

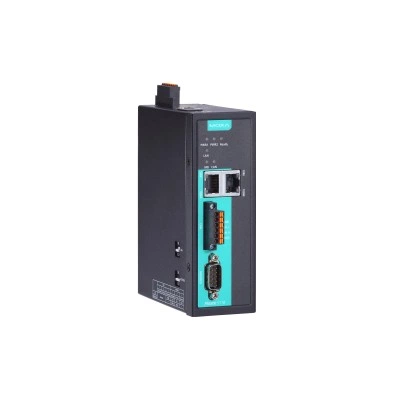

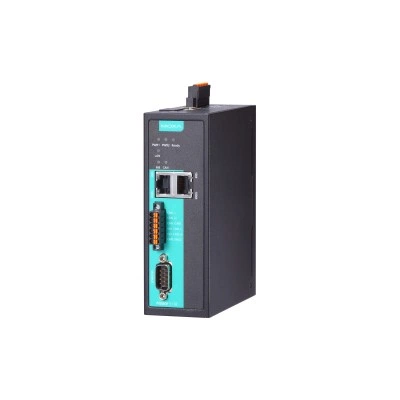

Преобразователь MGate 5118

Основные характеристики

Безопасность

EN 60950-1 UL 61010-2-201

Бит данных

8

Вес нетто, кг

0.59

Взрывобезопасность

ATEX Class 1 Division 2 IECEx

Вибрации

IEC 60068-2-64 IEC 60068-2-6

Габаритные размеры, мм

45.8 x 105 x 134

Гарантийный срок

5 лет

Защита от пыли и влаги

IP30

Изоляция

2 кВ

Изоляция последовательной линии

2 кВ

Интерфейс управления

MXconfig MXview Web-интерфейс

Кнопка Reset

Есть

Количество портов CAN

1

Количество портов Modbus

1

Комплект поставки

Краткое руководство пользователя Крепеж для монтажа на DIN-рейку Устройство

Магнитная изоляция Ethernet-портов

1,5 кВ

Материал корпуса

Металл

Монтаж

На DIN-рейку

Передаваемые сигналы

RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND

Порты Ethernet

2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45)

Потребление тока

416 мА при 12 В

Протокол

Modbus RTU/ASCII Master/Slave

Протоколы

SAE J1939

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

0 ~ +60

Рабочее напряжение

12 ~ 48 В пост.

Разъем порта CAN

6-контактная клемма

Разъем электропитания

Клемма

Разъемы

DB9 папа

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Свободное падение

IEC 60068-2-32

Сетевые протоколы

Modbus TCP Client (Master), Modbus TCP Server (Slave), PROFINET IO Device, EtherNet/IP (Scanner/Adapter)

Скорость передачи данных

250 ~ 500 Кбит/с

Скорость передачи данных, бит/с

50 ~ 921600

Среднее время наработки на отказ (MTBF), часов

727873

Ссылка на сайт moxa.com

https://www.moxa.com/product/MGate_5118_Series.htm

Стоповые биты

1, 2

Температура хранения, °C

-40 ~ +85

Терминальный резистор

120 Ом

Тип разъема

RJ45 (8 конт.)

Тип слота для установки карты памяти

1 слот для карты microSD (SDHC) объемом до 32 Гб

Удары

IEC 60068-2-27

Управление потоками данных

RTS/CTS, RTS Toggle

Четность

нет, чет, нечет, 0, 1

Электромагнитная совместимость (EMC)

EN 61000-6-2 EN 61000-6-4

Электромагнитная совместимость (EMI)

CISPR 22 FCC Part 15 Subpart B Class B

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
