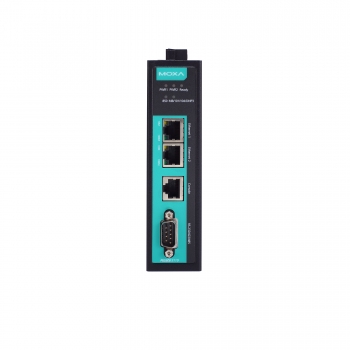

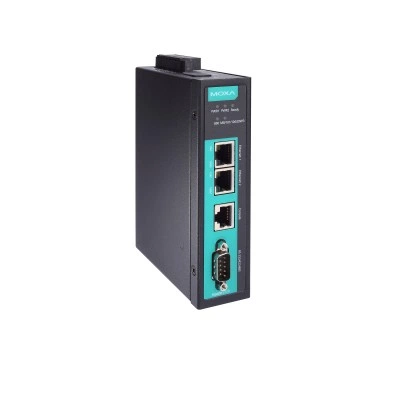

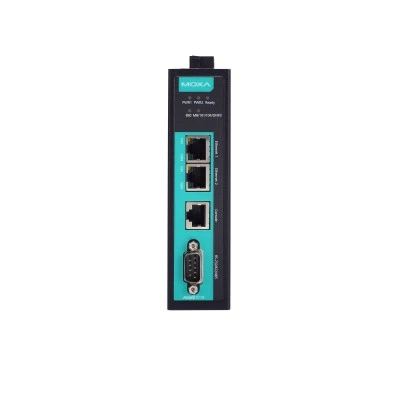

Преобразователь MGate 5119-T

Основные характеристики

MIB-базы

RFC1213, RFC1317

Аутентификация

Локальная база данных

Безопасность

EN 60950-1 EN 62368-1 IEC 60950-1 IEC 62368-1 UL 60950-1 UL 62368-1

Бит данных

7, 8

Вес нетто, кг

0.51

Вибрации

IEC 60068-2-64 IEC 60068-2-6 IEC 61850-3

Внутренняя база данных DNP3

Binary inputsAnalog inputsCountersFrozen countersBinary outputsAnalog outputs

Габаритные размеры, мм

36 x 120 x 150

Гарантийный срок

5 лет

Защита от пыли и влаги

IP30

Изоляция последовательной линии

2 кВ

Интерфейс управления

HTTPS HTTP Утилита Device Search Utility (DSU)

Количество портов Modbus

1

Количество портов RS-232/422/485

1

Комплект поставки

Консольный кабель RJ45-на-DB9 Краткое руководство пользователя Крепеж для монтажа на DIN-рейку Устройство

Магнитная изоляция Ethernet-портов

1,5 кВ

Максимальное количество команд

128

Максимальное количество соединений

16

Максимальное количество соединений Modbus

32

Максимальное количество соединений МЭК104

32

Материал корпуса

Металл

Монтаж

На DIN-рейку

Нагрузочная способность реле

2 А при 30 В пост.

Передаваемые сигналы

RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND

Поддерживаемые функции

1, 2, 3, 4, 5, 6, 15, 16, 23

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45)

Потребление тока

455 мА при 12 В пост.

Применение на электрических подстанциях

IEC 61850-3 IEEE 1613

Промышленные протоколы

Modbus RTU/ASCII Master, IEC 60870-5-101 Master (Balanced/Unbalanced), DNP3, Serial Master

Протокол

Modbus RTU/ASCII Master/Slave

Протоколы защиты

SNMPv3, SNMPv2c Trap, HTTPS (TLS 1.3)

Протоколы синхронизации времени

NTP Client

Протоколы управления

ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, NTP Client

Рабочая влажность, %

5 ~ 95, без образования конденсата

Рабочая температура, °C

-40 ~ +75

Рабочее напряжение

12 ~ 48 В пост.

Разъем последовательного порта

DB9 папа

Разъем электропитания

Евровилка

Разъемы

DB9 папа

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Свободное падение

IEC 60068-2-32

Сетевые протоколы

Modbus TCP Client (Master), IEC 60870-5-104 Client, IEC 61850 MMS Server, DNP3, TCP Master

Скорость передачи данных

10/100 Мбит/с, auto MDI/MDIX

Скорость передачи данных, бит/с

50 ~ 921600

Сопротивление терминального резистора

120 Ом

Среднее время наработки на отказ (MTBF), часов

1180203

Ссылка на сайт moxa.com

https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/modbus-tcp-gateways/mgate-5119-series

Стоповые биты

1, 2

Температура хранения, °C

-40 ~ +85

Тип разъема

RJ45 (8 конт.)

Тип слота для установки карты памяти

microSD (до 32 Гб)

Удары

IEC 60068-2-27 IEC 61850-3 Edition 2.0

Управление направлением передачи данных по RS-485

ADDC® (автоматическое)

Управление потоками данных

RTS/CTS, RTS Toggle (только для RS-232)

Четность

нет, чет, нечет, 0, 1

Шифрование

HTTPS, AES-128, AES-256, SHA-256

Электромагнитная совместимость (EMC)

EN 55032/35

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
