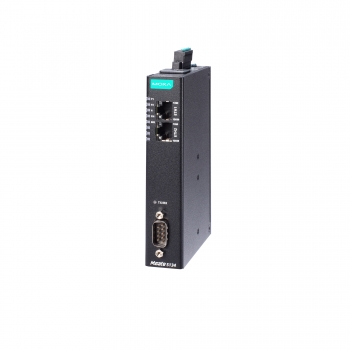

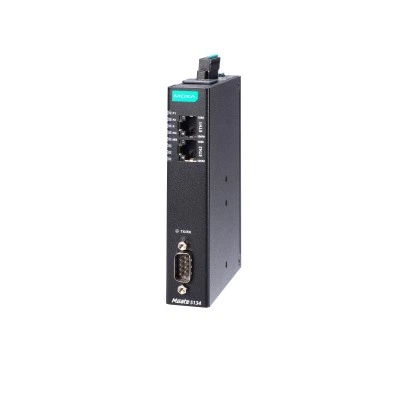

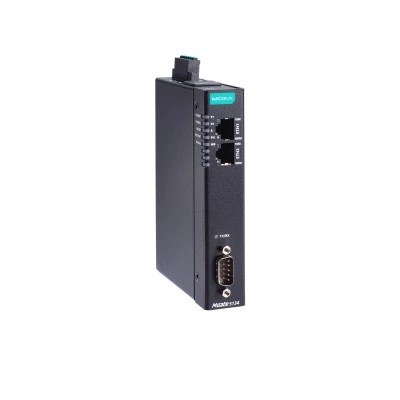

Преобразователь MGate 5134

Основные характеристики

Безопасность

EN 61010-2-201 UL 61010-2-201

Бит данных

7, 8

Вес нетто, кг

0.29

Вибрации

IEC 60068-2-64 IEC 60068-2-6

Габаритные размеры, мм

25 x 90 x 129.6

Гарантийный срок

5 лет

Защита от пыли и влаги

IP30

Изоляция последовательной линии

2 кВ

Интерфейс управления

Web-интерфейс Последовательная консоль

Кнопка Reset

Есть

Количество каналов релейного вывода

1

Количество портов Modbus

1

Количество портов RS-232/422/485

1

Количество последовательных портов

1

Комплект поставки

Краткое руководство пользователя Устройство

Магнитная изоляция Ethernet-портов

1,5 кВ

Максимальное количество команд

128

Максимальное количество соединений

32

Максимальное количество соединений Modbus

32

Материал корпуса

Металл

Монтаж

На DIN-рейку Настенный (опционально)

Нагрузочная способность реле

2 А при 30 В пост.

Передаваемые сигналы

RS-232: TxD, RxD, RTS, CTS, DTR, DSR, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND

Поддерживаемые функции

1, 2, 3, 4, 5, 6, 15, 16, 23

Порты Ethernet

2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45)

Потребление тока

455 мА

Протокол

Modbus RTU/ASCII Master/Slave, IEC60870-5-101 Master/Slave

Протоколы последовательной связи

Modbus ASCII Modbus RTU

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

-10 ~ +60

Рабочее напряжение

12 ~ 48 В пост.

Разъем последовательного порта

DB9 папа

Разъем электропитания

Клемма

Разъемы

DB9 папа

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Свободное падение

IEC 60068-2-31

Сетевые протоколы

Modbus TCP Client, PROFINET IO Device

Скорость передачи данных

10/100 Мбит/с, auto MDI/MDIX

Скорость передачи данных, бит/с

300 ~ 921600

Среднее время наработки на отказ (MTBF), часов

1240821

Ссылка на сайт moxa.com

https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/modbus-tcp-gateways/mgate-5134-series#overview

Стоповые биты

1, 2

Температура хранения, °C

-40 ~ +85

Тип последовательных портов

RS-232/422/485

Тип разъема

RJ45 (8 конт.)

Тип слота для установки карты памяти

1 слот карты SD 2.0 объемом до 32 Гб

Удары

IEC 60068-2-27

Управление направлением передачи данных по RS-485

ADDC® (автоматическое)

Управление потоками данных

RTS/CTS, RTS Toggle (только для RS-232)

Четность

нет, чет, нечет, 0, 1

Электромагнитная совместимость (EMC)

EN 61000-6-2 EN 61000-6-4

Электромагнитная совместимость (EMI)

FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
