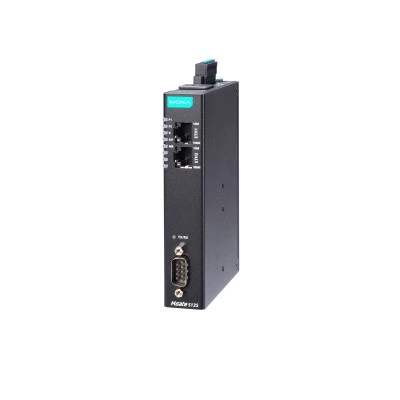

Преобразователь MGate 5135

Основные характеристики

Бит данных

7, 8

Вес нетто, кг

0.29

Вибрации

IEC 60068-2-64 IEC 60068-2-6

Габаритные размеры, мм

25 x 90 x 130

Гарантийный срок

5 лет

Защита от пыли и влаги

IP30

Изоляция последовательной линии

2 кВ

Интерфейс управления

Web-интерфейс Последовательная консоль

Кнопка Reset

Есть

Количество каналов релейного вывода

1

Количество портов Modbus

1

Комплект поставки

Консольный кабель RJ45-на-DB9 Краткое руководство пользователя Крепеж для монтажа на DIN-рейку Устройство

Магнитная изоляция Ethernet-портов

1,5 кВ

Максимальное количество команд

128

Максимальное количество соединений

MGate в роли МЭК101 Master: 31 Slave-соединение; MGate в роли МЭК101 Slave: 1 Master-соединение

Максимальное количество соединений Modbus

MGate в роли Modbus TCP Client: 32 соединения; MGate в роли Modbus TCP Server: 32 соединения

Максимальное количество соединений МЭК104

MGate в роли МЭК104 Client: 32 соединения; MGate в роли МЭК104 Server: 32 соединения

Материал корпуса

Металл

Монтаж

На DIN-рейку Настенный (опционально)

Нагрузочная способность реле

2 А при 30 В пост.

Передаваемые сигналы

RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND

Поддерживаемые функции

1, 2, 3, 4, 5, 6, 15, 16, 23

Порты Ethernet

2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45)

Потребление тока

455 мА при 12 В

Протокол

Modbus RTU/ASCII Master/Slave, IEC60870-5-101 Master/Slave

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

0 ~ +60

Рабочее напряжение

12 ~ 48 В пост.

Разъем электропитания

Клемма

Разъемы

DB9 папа

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Свободное падение

IEC 60068-2-32

Сетевые протоколы

Modbus TCP Client (Master), Modbus TCP Server (Slave), IEC 60870-5-104 Client, IEC 60870-5-104 Server

Скорость передачи данных, бит/с

50 ~ 921600

Среднее время наработки на отказ (MTBF), часов

1240821

Ссылка на сайт moxa.com

https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/modbus-tcp-gateways/mgate-5135-5435-series#overview

Стоповые биты

1, 2

Температура хранения, °C

-40 ~ +85

Тип разъема

RJ45 (8 конт.)

Тип слота для установки карты памяти

1 слот для карты microSD (SDHC) объемом до 32 Гб

Удары

IEC 60068-2-27

Управление направлением передачи данных по RS-485

ADDC® (автоматическое)

Управление потоками данных

RTS/CTS, RTS Toggle (только для RS-232)

Четность

нет, чет, нечет, 0, 1

Электромагнитная совместимость (EMC)

EN 55032/24

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class B

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
