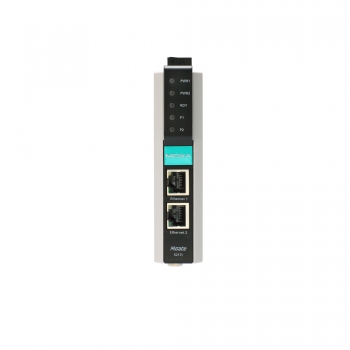

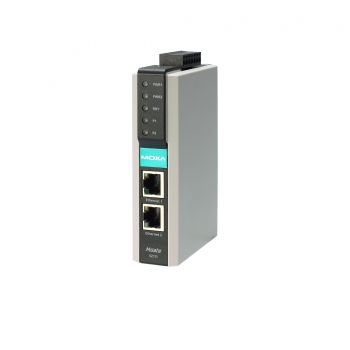

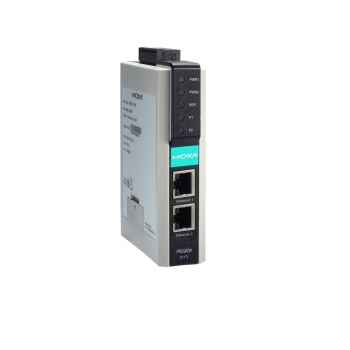

Преобразователь MGate 5217I-600-T

Основные характеристики

MIB-базы

RFC1213, RFC1317

Безопасность

IEC 62368-1 UL 62368-1

Бит данных

7, 8

Вес нетто, кг

0.38

Вибрации

IEC 60068-2-64 IEC 60068-2-6

Габаритные размеры, мм

29 x 89.2 x 124.5

Гарантийный срок

5 лет

Защита от пыли и влаги

IP30

Изоляция последовательной линии

2 кВ

Интерфейс управления

Telnet-консоль Web-интерфейс Утилита Device Search Utility (DSU)

Кнопка Reset

Есть

Количество каналов релейного вывода

1

Количество портов Modbus

1

Количество портов RS-232/422/485

2

Комплект поставки

Краткое руководство пользователя Устройство

Магнитная изоляция Ethernet-портов

1,5 кВ

Максимальное количество команд Modbus

600 (до 300 на каждый последовательный порт)

Материал корпуса

Пластик

Монтаж

На DIN-рейку Настенный (опционально)

Нагрузочная способность реле

1 А при 30 В пост.

Объем памяти

600 соединений

Передаваемые сигналы

RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND

Поддерживаемые объекты BACnet

Аналоговое значение Аналоговый вход Аналоговый выход Вход со многими состояниями Выход со многими состояниями Двоичное значение Двоичный вход Двоичный выход Значение со многими состояниями Положительное целое значение Целое значение

Поддерживаемые функции

1, 2, 3, 4, 5, 6, 16

Порты Ethernet

2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45)

Потребление тока

300 мА при 24 В перем., 510 мА при 12 В пост.

Протокол

Modbus RTU/ASCII (Master), Modbus TCP Client (Master)

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

-40 ~ +75

Рабочее напряжение

12 ~ 48 В пост., 24 В перем.

Разъем последовательного порта

DB9 папа

Разъем электропитания

Клемма

Режим

Сервер (Slave)

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Свободное падение

IEC 60068-2-32

Сетевые протоколы

Modbus TCP Client (Master), BACnet/IP Server (Slave)

Скорость передачи данных, бит/с

50 ~ 921600

Сопротивление терминального резистора

120 Ом

Среднее время наработки на отказ (MTBF), часов

1277500

Ссылка на сайт moxa.com

https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/modbus-tcp-gateways/mgate-5217-series

Стоповые биты

1, 2

Температура хранения, °C

-40 ~ +85

Тип разъема

RJ45 (8 конт.)

Удары

IEC 60068-2-27

Управление направлением передачи данных по RS-485

ADDC® (автоматическое)

Управление потоками данных

RTS/CTS, DTR/DSR, RTS Toggle (только для RS-232)

Четность

нет, чет, нечет, 0, 1

Электромагнитная совместимость (EMC)

EN 55032/35

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
