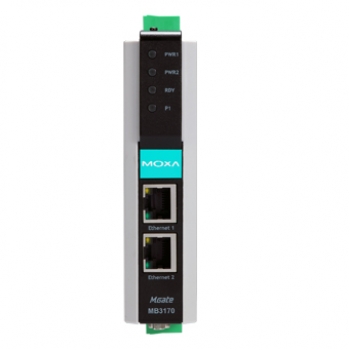

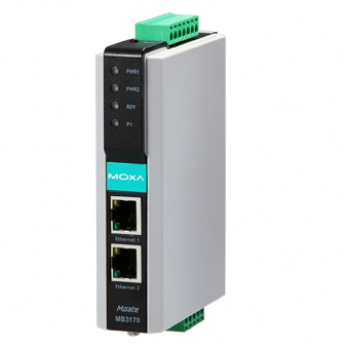

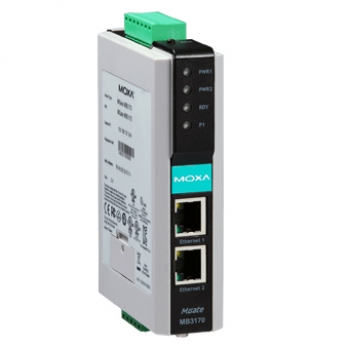

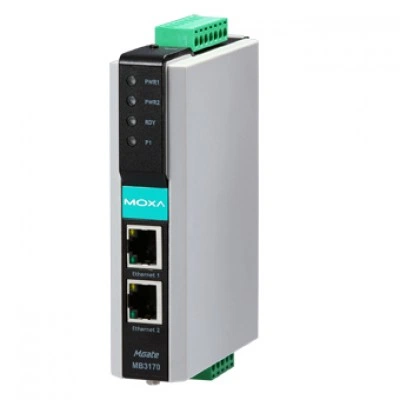

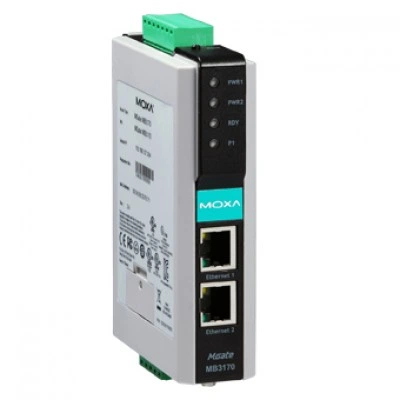

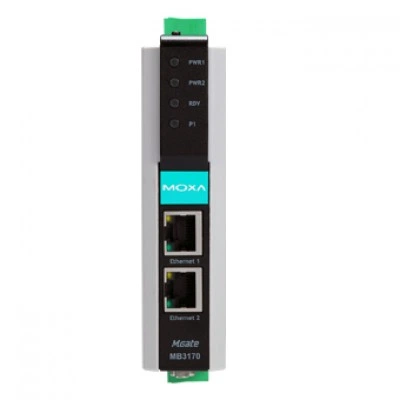

Преобразователь MGate MB3170I

Основные характеристики

Безопасность

EN 60950-1 UL508

Бит данных

7, 8

Вес нетто, кг

0.36

Взрывобезопасность

ATEX Class 1 Division 2

Вибрации

IEC 60068-2-64 IEC 60068-2-6

Габаритные размеры, мм

29 x 89.2 x 118.5

Гарантийный срок

5 лет

Защита от импульсных помех, кВ

15

Изоляция последовательной линии

2 кВ

Интерфейс управления

Telnet-консоль Web-интерфейс Утилита Device Search Utility (DSU) Утилита MGate Manager

Кнопка Reset

Есть

Количество каналов релейного вывода

1

Количество портов Modbus

1

Комплект поставки

Краткое руководство пользователя Устройство

Магнитная изоляция Ethernet-портов

1,5 кВ

Материал корпуса

Пластик

Монтаж

На DIN-рейку

Нагрузочная способность реле

1 А при 30 В пост.

Передаваемые сигналы

RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND

Порты Ethernet

2

Потребление тока

555 мА при 12 В

Применение в морских системах

DNV

Протокол

Modbus RTU/ASCII Master/Slave

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

0 ~ +60

Рабочее напряжение

12 ~ 48 В пост.

Разъем электропитания

Клемма

Разъемы

DB9 папа (RS-232) + клеммы (RS-422/485)

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Свободное падение

IEC 60068-2-32

Сетевые протоколы

Modbus TCP

Скорость передачи данных, бит/с

50 ~ 921600

Среднее время наработки на отказ (MTBF), часов

346790

Ссылка на сайт moxa.com

http://www.moxa.com/product/MGate_MB3170_3270.htm

Стоповые биты

1, 2

Температура хранения, °C

-40 ~ +85

Тип разъема

RJ45 (8 конт.)

Удары

IEC 60068-2-27

Управление направлением передачи данных по RS-485

ADDC® (автоматическое)

Управление потоками данных

RTS/CTS, DTR/DSR (только для RS-232)

Четность

нет, чет, нечет, 0, 1

Электромагнитная совместимость (EMC)

EN 55032/24

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
