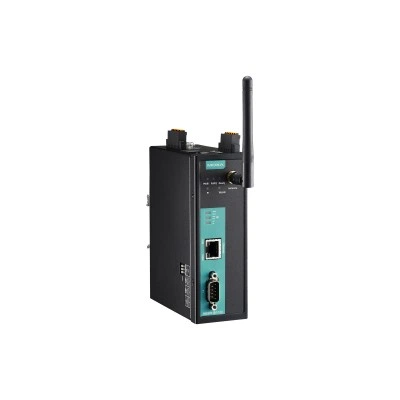

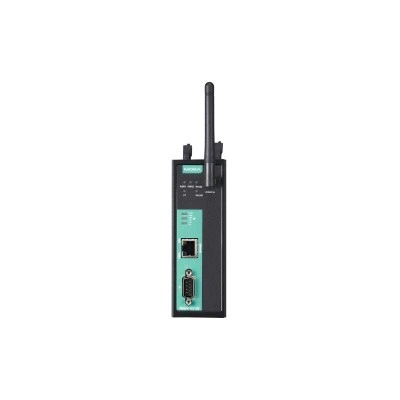

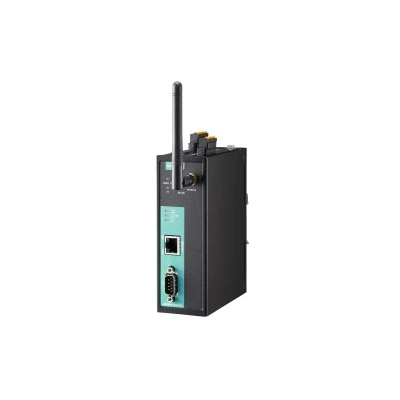

Преобразователь MGate W5108-EU

Основные характеристики

Безопасность

EN 60950-1 UL508

Бит данных

7, 8

Вес нетто, кг

0.59

Взрывобезопасность

ATEX Zone 2 Class 1 Division 2 IECEx UL/cUL

Вибрации

IEC 60068-2-64 IEC 60068-2-6

Влажный контакт

Логическая 1: 10~30 В постоянного тока Логический 0: 0~3 В постоянного тока

Габаритные размеры, мм

45.8 x 105 x 134

Гарантийный срок

5 лет

Защита беспроводной сети

WEP WPA2 WPA

Защита от пыли и влаги

IP30

Изоляция последовательной линии

2 кВ

Интерфейс управления

Telnet-консоль Web-интерфейс Последовательная консоль

Кнопка Reset

Есть

Количество каналов дискретного ввода/вывода

2 дискретных ввода и 2 дискретных вывода

Количество портов Modbus

1

Комплект поставки

Антенна Документация и ПО на CD Краткое руководство пользователя Устройство

Магнитная изоляция Ethernet-портов

1,5 кВ

Максимальный ток на канал выхода

200 мА

Материал корпуса

Металл

Монтаж

На DIN-рейку Настольный/настенный (опционально)

Мощность передатчика, дБм

16

Напряжение лог. 1

24 В пост., открытый коллектор 30 В

Передаваемые сигналы

RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND

Порты Ethernet

1

Потребление тока

202 мА при 24 В

Протокол

Modbus RTU/ASCII Master/Slave, DNP3

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

0 ~ +60

Рабочее напряжение

9 ~ 60 В пост.

Радио

ARIB RCR STD-33 ARIB STD-66 EN 300 328 EN 301 893 TELECOM

Разъем для подключения антенны

Reverse SMA

Разъем электропитания

Клемма

Разъемы

6-контактный терминальный блок

Режимы работы беспроводной сети

Ad-Hoc Infrastructure

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Роль устройства

Оконечное устройство

Свободное падение

IEC 60068-2-23

Сетевые протоколы

DNP3 TCP Master/Outstation, Modbus TCP Client/Server

Скорость передачи данных, бит/с

50 ~ 921600

Среднее время наработки на отказ (MTBF), часов

668518

Ссылка на сайт moxa.com

http://www.moxa.com/product/MGate_W5108_W5208_Series.htm

Стандарты

802.11a/b/g/n

Стоповые биты

1, 2

Сухой контакт

Логическая 1: открыт Логический 0: замкнут на землю

Температура хранения, °C

-40 ~ +85

Тип каналов дискретного вывода

Sink

Тип разъема

RJ45 (8 конт.)

Тип слота для установки карты памяти

1 слот для карты microSD (SDHC) объемом до 32 Гб

Удары

IEC 60068-2-27

Управление потоками данных

RTS/CTS, DTR/DSR (только для RS-232)

Четность

нет, чет, нечет, 0, 1

Число радиоканалов

1

Чувствительность приемника, дБм

-92

Электромагнитная совместимость (EMC)

EN 55032/24

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class B

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
