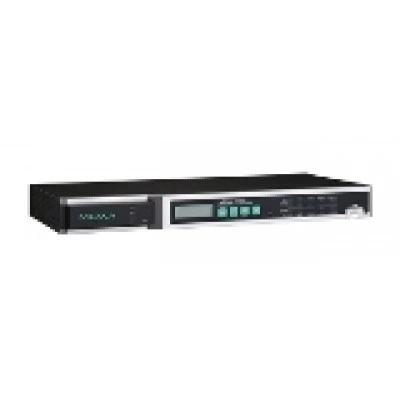

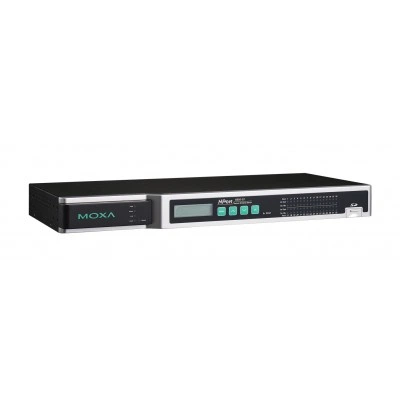

Преобразователь NPort 6650-32-48V

Основные характеристики

Безопасность

UL60950-1

Бит данных

5, 6, 7, 8

Вес нетто, кг

3.58

Вибрации

IEC 60068-2-34 IEC 60068-2-6

Габаритные размеры, мм

440 х 195 х 44

Гарантийный срок

5 лет

ЖК-дисплей и клавиатура для просмотра/изменения настроек

Есть

Интерфейс управления

Telnet-консоль Web-интерфейс Windows-утилита Последовательная консоль

Кнопка Reset

Есть

Количество каналов релейного вывода

1

Количество последовательных портов

32

Комплект поставки

Консольный кабель RJ45-на-DB9 Краткое руководство пользователя Крепеж для монтажа в стойку 19 Устройство

Магнитная изоляция Ethernet-портов

1,5 кВ

Материал корпуса

Металл

Монтаж

В стойку 19

Нагрузочная способность реле

1 А при 24 В пост.

Передаваемые сигналы

RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND

Порты Ethernet

1 x Ethernet 10/100 Base T(X) (разъем RJ45)

Потребление тока

293 мА при 48 В пост.

Применение на транспорте

NEMA TS2

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

0 ~ +55

Рабочее напряжение

±48 В пост. (20 ~ 72 В пост., -20 ~ -72 В пост.)

Разъем последовательного порта

8-контактный RJ45

Разъем электропитания

Клемма

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Свободное падение

IEC 60068-2-32 IEC 60068-2-34 IEC 60068-2-6

Сетевые протоколы

ICMP, IPv4/v6, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1/V2c/V3, HTTP, SMTP, ARP, PPPoE

Скорость передачи данных, бит/с

50 ~ 921600

Среднее время наработки на отказ (MTBF), часов

68177

Ссылка на сайт moxa.com

https://www.moxa.com/product/NPort_6650.htm

Стоповые биты

1, 1.5, 2

Температура хранения, °C

-40 ~ +75

Тип последовательных портов

RS-232/422/485

Тип разъема

RJ45 (8 конт.)

Тип слота для установки карты памяти

Слот для SD-карты объемом до 32 Гб

Управление направлением передачи данных по RS-485

ADDC® (автоматическое)

Управление потоками данных

RTS/CTS, DTR/DSR, XON/XOFF

Четность

нет, чет, нечет, 0, 1

Электромагнитная совместимость (EMC)

EN 55032/24

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
