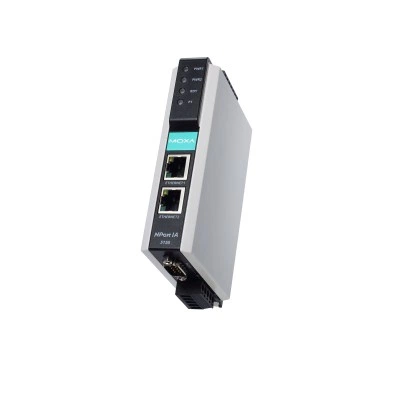

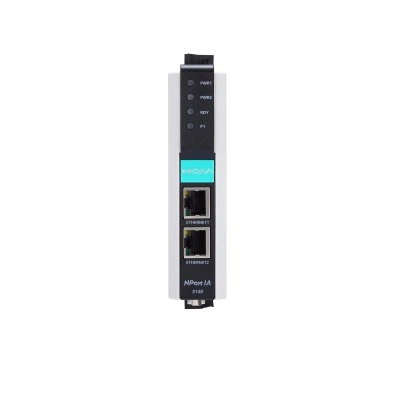

Преобразователь NPort IA-5150-M-ST

Основные характеристики

Безопасность

EN 60950-1 EN 62368-1 IEC 60950-1 UL508

Бит данных

5, 6, 7, 8

Вес нетто, кг

0.36

Взрывобезопасность

ATEX Zone 2 IECEx UL/cUL Class 1 Division 2

Вибрации

IEC 60068-2-64 IEC 60068-2-6

Возможность подключения резервного источника электропитания

Есть

Габаритные размеры, мм

29 x 89.2 x 118.5

Гарантийный срок

5 лет

Дальность передачи по оптоволокну

до 5 км

Длина волны по оптоволокну, нм

1300

Допустимые потери в канале связи, дБм

3

Защита от пыли и влаги

IP30

Интерфейс управления

Telnet-консоль Web-интерфейс Windows-утилита Последовательная консоль

Кнопка Reset

Есть

Количество оптических портов

1

Количество последовательных портов

1

Комплект поставки

Краткое руководство пользователя Устройство

Магнитная изоляция Ethernet-портов

1,5 кВ

Материал корпуса

Пластик

Монтаж

На DIN-рейку

Мощность оптического передатчика, дБм

-20

Насыщение приемника, дБм

12

Общее количество портов

1

Передаваемые сигналы

RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND

Порты Ethernet

2

Потребление тока

510 мА при 12 В пост.

Применение в морских системах

DNV

Протоколы управления

DHCP Client, IPv4, SMTP, SNMPv1, Telnet, ARP, BOOTP, DNS, HTTP, TCP/IP, UDP,¶ICMP, Rtelnet

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

0 ~ +60

Рабочее напряжение

12 ~ 48 В пост.

Разъем

ST

Разъем последовательного порта

DB9 папа (RS-232) + клеммы (RS-422/485)

Разъем электропитания

Клемма

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Свободное падение

IEC 60068-2-32

Скорость передачи данных, бит/с

110 ~ 230400

Среднее время наработки на отказ (MTBF), часов

1175887

Ссылка на сайт moxa.com

https://www.moxa.com/en/products/industrial-edge-connectivity/serial-device-servers/industrial-device-servers/nport-ia5000-series/nport-ia-5150-m-st

Стоповые биты

1, 1.5, 2

Температура хранения, °C

-40 ~ +85

Тип интерфейса

Многомодовое оптоволокно

Тип оптоволоконного кабеля

50/125 мкм

Тип последовательных портов

RS-232/422/485

Тип разъема

ST

Тип разъема для витой пары

RJ45

Удары

IEC 60068-2-27

Управление направлением передачи данных по RS-485

ADDC® (автоматическое)

Управление потоками данных

RTS/CTS и DTR/DSR (только RS-232), XON/XOFF

Четность

нет, чет, нечет, 0, 1

Чувствительность оптического приемника, дБм

-32

Электромагнитная совместимость (EMC)

EN 55032/35

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
