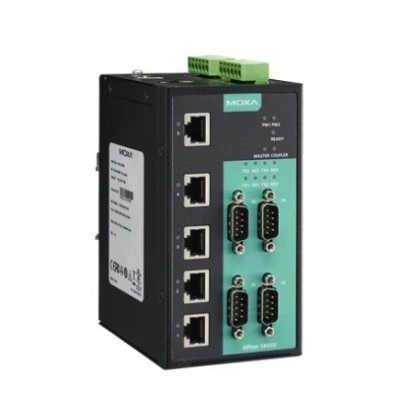

Преобразователь NPort S8455I

Основные характеристики

DIP-переключатели

Turbo Ring, Master, Coupler, Reserve

MIB

MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

Безопасность

UL508 UL60950-1

Бит данных

5, 6, 7, 8

Вес нетто, кг

0.58

Взрывобезопасность

UL/cUL Class 1 Division 2

Габаритные размеры, мм

73.1 x 134 x 125

Гарантийный срок

5 лет

Диапазон VLAN ID

1 ~ 4094

Изоляция последовательной линии

2 кВ

Интерфейс управления

Telnet-консоль Web-интерфейс Windows-утилита Последовательная консоль

Кнопка Reset

Есть

Количество групп IGMP

256

Количество каналов релейного вывода

2

Количество последовательных портов

4

Количество приоритезированных очередей

4

Комплект поставки

Документация и ПО на CD Краткое руководство пользователя Устройство

Максимальное количество VLAN

64

Материал корпуса

Металл

Монтаж

На DIN-рейку

Нагрузочная способность реле

1 А при 24 В пост.

Передаваемые сигналы

RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND

Порты Ethernet

5 x Ethernet 10/100BaseT(X) - витая пара

Потребление тока

935 мА при 12 В

Протоколы

ICMP, IPv4, TCP, UDP, ARP, Telnet, DNS, HTTP, SMTP, SNTP, IGMPv1/v2 device, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

0 ~ +60

Рабочее напряжение

12 ~ 48 В пост.

Разъем последовательного порта

DB9 папа

Разъем электропитания

Клемма

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Скорость передачи данных, бит/с

50 ~ 921600

Среднее время наработки на отказ (MTBF), часов

287354

Ссылка на сайт moxa.com

http://www.moxa.com/product/NPort_S8455_S8458.htm

Стандарты

IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100Base FX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1x for Authen

Стоповые биты

1, 1.5, 2

Температура хранения, °C

-40 ~ +75

Тип последовательных портов

RS-232/422/485

Тип разъема

RJ45 (8 конт.)

Управление направлением передачи данных по RS-485

ADDC® (автоматическое)

Управление потоками

IEEE 802.3x flow control, back pressure flow control interface

Управление потоками данных

RTS/CTS, XON/XOFF

Четность

нет, чет, нечет, 0, 1

Электромагнитная совместимость (EMC)

EN 55022/24

Электромагнитная совместимость (EMI)

CISPR 22 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
