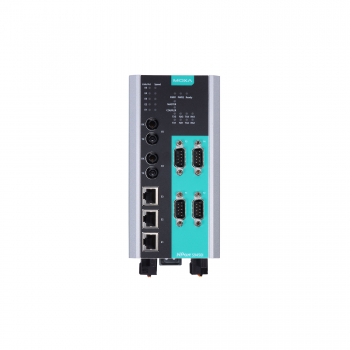

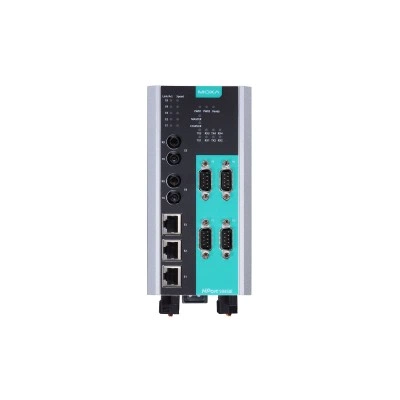

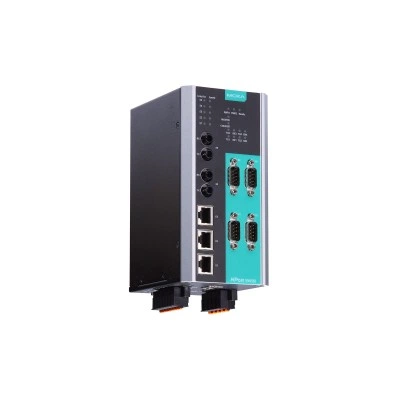

Преобразователь NPort S9450I-2S-ST-HV-T

Основные характеристики

MIB

MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

Безопасность

UL 61010-1

Бит данных

5, 6, 7, 8

Вес нетто, кг

2.54

Габаритные размеры, мм

80 x 160 x 109

Гарантийный срок

5 лет

Дальность передачи по оптоволокну

до 40 км

Диапазон VLAN ID

1 ~ 4094

Длина волны по оптоволокну, нм

1310

Допустимые потери в канале связи, дБм

29

Изоляция последовательной линии

2 кВ

Интерфейс управления

Telnet/SSH-консоль Web-интерфейс Windows-утилита Последовательная консоль

Кнопка Reset

Есть

Количество групп IGMP

256

Количество каналов релейного вывода

2

Количество оптических портов

2

Количество последовательных портов

4

Количество приоритезированных очередей

4

Комплект поставки

Кабель CN20070 (RJ45-DB9 мама) Краткое руководство пользователя Крепеж для монтажа на DIN-рейку Устройство

Консольный порт

RS-232 (10-контактный RJ45)

Магнитная изоляция Ethernet-портов

1,5 кВ

Максимальное количество VLAN

64

Материал корпуса

Металл

Монтаж

На DIN-рейку

Мощность оптического передатчика, дБм

-5

Нагрузочная способность реле

1 А при 24 В пост.

Насыщение приемника, дБм

-3

Передаваемые сигналы

RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND

Порты Ethernet

3 x Ethernet 10/100BaseT(X) - витая пара

Потребление тока

80 мА при 110 В пост.

Применение на электрических подстанциях

IEC 61850-3 IEEE 1613

Протоколы

ICMP, IPv4, TCP, UDP, ARP, Telnet, DNS, HTTP, SMTP, SNTP, IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

-40 ~ +85

Рабочее напряжение

12 ~ 48 В пост.

Разъем

ST

Разъем последовательного порта

DB9 папа

Разъем электропитания

Клемма

Скорость передачи данных, бит/с

50 ~ 921600

Среднее время наработки на отказ (MTBF), часов

347436

Ссылка на сайт moxa.com

https://www.moxa.com/product/NPort_S9450I_Series.htm

Стандарты

IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1x for Authenticat

Стоповые биты

1, 1.5, 2

Температура хранения, °C

-40 ~ +85

Тип интерфейса

Одномодовое оптоволокно

Тип последовательных портов

RS-232/422/485

Тип разъема

RJ45 (8 конт.)

Управление направлением передачи данных по RS-485

ADDC® (автоматическое)

Управление потоками

IEEE 802.3x flow control, back pressure flow control interface

Управление потоками данных

RTS/CTS, XON/XOFF

Четность

нет, чет, нечет, 0, 1

Чувствительность оптического приемника, дБм

-34

Электромагнитная совместимость (EMC)

EN 61000-6-2 EN 61000-6-4

Электромагнитная совместимость (EMI)

CISPR 22 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
