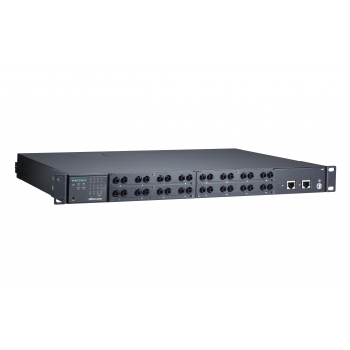

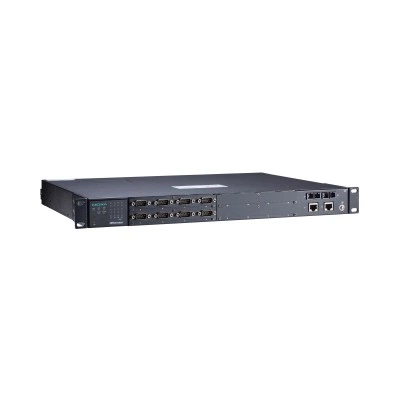

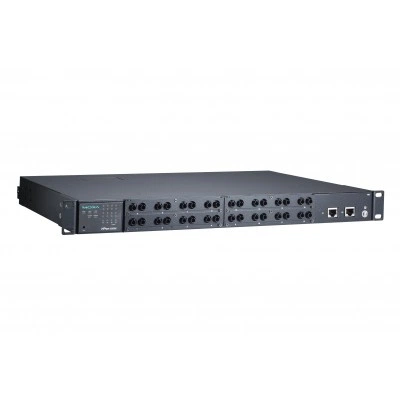

Преобразователь NPort S9650I-8-2HV-SSC-T

Основные характеристики

MIB

MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

Безопасность

UL 61010-1

Бит данных

5, 6, 7, 8

Вес нетто, кг

5.15

Габаритные размеры, мм

457 x 32 x 330

Гарантийный срок

5 лет

Дальность передачи по оптоволокну

до 40 км

Диапазон VLAN ID

1 ~ 4094

Длина волны по оптоволокну, нм

1310

Допустимые потери в канале связи, дБм

29

Изоляция последовательной линии

2 кВ

Интерфейс управления

CLI Telnet/SSH-консоль Web-интерфейс Windows-утилита Последовательная консоль

Кнопка Reset

Есть

Количество групп IGMP

256

Количество каналов релейного вывода

1

Количество оптических портов

2

Количество последовательных портов

8

Количество приоритезированных очередей

4

Комплект поставки

Краткое руководство пользователя Устройство

Консольный порт

RS-232 (10-контактный RJ45)

Магнитная изоляция Ethernet-портов

1,5 кВ

Максимальное количество VLAN

64

Материал корпуса

Металл

Монтаж

В стойку 19

Мощность оптического передатчика, дБм

-5

Нагрузочная способность реле

1 А при 24 В пост.

Передаваемые сигналы

RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND

Порты Ethernet

2

Потребление тока

0.65 А при 100 В перем., 0.47 А при 100 В пост.

Применение на электрических подстанциях

IEC 61850-3 IEEE 1613

Протоколы

ICMP, IPv4, TCP, UDP, ARP, Telnet, DNS, HTTP, SMTP, SNTP, IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

-40 ~ +85

Рабочее напряжение

110/220 В пост./перем (88 ~ 300 В пост., 85 ~ 264 В перем.)

Разъем

SC

Разъем последовательного порта

DB9 папа

Разъем электропитания

Клемма

Скорость передачи данных

10/100 Мбит/с

Скорость передачи данных, бит/с

50 ~ 921600

Среднее время наработки на отказ (MTBF), часов

165308

Ссылка на сайт moxa.com

https://www.moxa.com/product/NPort_S9650I_Series.htm

Стандарты

IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1x for Authenticat

Стоповые биты

1, 1.5, 2

Температура хранения, °C

-40 ~ +85

Тип интерфейса

Одномодовое оптоволокно

Тип оптоволоконного кабеля

G.652

Тип последовательных портов

RS-232/422/485

Тип разъема

RJ45 (8 конт.)

Управление направлением передачи данных по RS-485

ADDC® (автоматическое)

Управление потоками

IEEE 802.3x flow control, back pressure flow control interface

Управление потоками данных

RTS/CTS, XON/XOFF

Четность

нет, чет, нечет, 0, 1

Чувствительность оптического приемника, дБм

-34

Электромагнитная совместимость (EMC)

EN 61000-6-2 EN 61000-6-4

Электромагнитная совместимость (EMI)

CISPR 22 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
