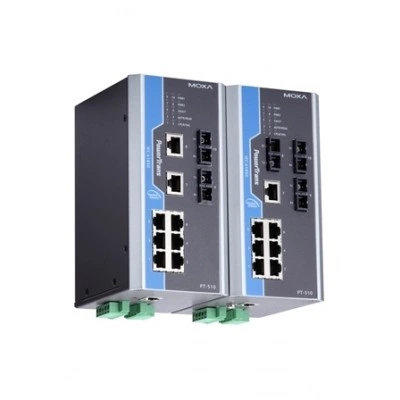

Коммутатор PT-510-MM-SC-HV

Основные характеристики

MIB-базы

MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

Автоматическое оповещение об обрыве связи по порту

При помощи реле, по E-Mail, по SNMP

Автоматическое оповещение об обрыве электропитания

При помощи реле, по E-Mail, по SNMP

Безопасность

UL508

Вес нетто, кг

1.21

Витая пара (разъем RJ45)

8

Габаритные размеры, мм

80 x 160 x 110

Гарантийный срок

5 лет

Дальность передачи по оптоволокну

до 4 км

Диапазон VLAN ID

1 ~ 4094

Длина волны по оптоволокну, нм

1300

Допустимые потери в канале связи, дБм

12

Защита от неверной полярности

Есть

Защита от пыли и влаги

IP40

Защита по току

Есть

Интерфейс управления

Консоль RS-232

Количество групп IGMP

256

Количество каналов релейного вывода

1

Количество приоритезированных очередей

4

Комплект поставки

Документация и ПО на CD Заглушки для неиспользуемых портов Кабель CN20070 (RJ45-DB9 мама) Кабель заземления Краткое руководство пользователя Крепеж для монтажа на DIN-рейку Устройство

Максимальное количество VLAN

64

Материал корпуса

Металл

Многомодовое оптоволокно (разъем SC)

2

Монтаж

На DIN-рейку Настольный/настенный (опционально)

Мощность оптического передатчика, дБм

-20

Нагрузочная способность реле

1 А при 24 В пост.

Насыщение приемника, дБм

-6

Общее количество портов

10

Потребление тока

0.10/0.052 А при 110/220 В пост., 0.234/0.148 А при 110/220 В перем.

Применение на электрических подстанциях

IEC 61850-3 IEEE 1613

Промышленные протоколы

EtherNet/IP, Modbus/TCP

Протоколы безопасности

RADIUS, TACACS+, SSL, SSH, Port Lock

Протоколы резервирования

STP/RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation

Протоколы синхронизации времени

SNTP, NTP Server/Client

Протоколы управления

IPv4/IPv6, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, HTTP, HTTPS, Telnet, SNMP Inform, LLDP, Flow Control, Back Pressure Flow Control, Port Mirror, Syslog, RMON

Протоколы фильтрации

IGMPv1/v2, GMRP, GVRP, 802.1Q VLAN, VLAN Unaware, Port-Based VLAN, GVRP

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

-40 ~ +85

Рабочее напряжение

110/220 В пост./перем.

Размер буфера пакетов

1 Мбит

Разъем консольного порта RS-232

RJ45

Разъем электропитания

Клемма

Среднее время наработки на отказ (MTBF), часов

372276

Ссылка на сайт moxa.com

https://www.moxa.com/product/PT-510.htm

Стандарты

IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid Spanning Tree Protocol, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP, IEEE 802.1s for Multiple Spanning Tree Protocol

Таблица MAC-адресов

8000

Температура хранения, °C

-40 ~ +85

Тип оптоволоконного кабеля

50/125 мкм, 62.5/125 мкм

Тип разъема для витой пары

RJ45

Управление потоками

IEEE 802.3x flow control, back pressure flow control

Уровень коммутатора

L2

Функции резервирования связи

Связующее дерево Spanning Tree Link Aggregation MSTP RSTP Turbo Chain Резервированное кольцо Turbo Ring

Чувствительность оптического приемника, дБм

-32

Электромагнитная совместимость (EMI)

EN 55022 Class A FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
