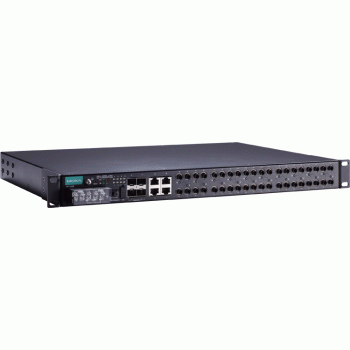

Коммутатор PT-7528-20MSC-4TX-4GSFP-WV

Основные характеристики

MIB-базы

MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

Безопасность

UL508

Вес нетто, кг

4.9

Витая пара (разъем RJ45)

4

Габаритные размеры, мм

440 x 44 x 325

Гарантийный срок

5 лет

Дальность передачи по оптоволокну

до 4 км

Диапазон VLAN ID

1 ~ 4094

Длина волны по оптоволокну, нм

1300

Допустимые потери в канале связи, дБм

12

Защита от неверной полярности

Есть

Защита от пыли и влаги

IP40

Защита по току

Есть

Интерфейс управления

Консоль USB

Количество групп IGMP

256

Количество каналов релейного вывода

1

Количество приоритезированных очередей

4

Комплект поставки

Документация и ПО на CD Заглушки для неиспользуемых портов Кабель USB Краткое руководство пользователя Крепеж для монтажа в стойку 19 Устройство

Максимальное количество VLAN

256

Материал корпуса

Листовая сталь

Многомодовое оптоволокно (разъем SC)

20

Монтаж

В стойку 19

Мощность оптического передатчика, дБм

-20

Нагрузочная способность реле

До 3 А (30 В пост. или 240 В перем.)

Насыщение приемника, дБм

-6

Общее количество портов

28

Оптоволокно (разъем для SFP-модуля)

4

Оптоволоконные порты

Слот 100/1000BaseSFP, 100BaseFX многомод, разъем SC

Порт RJ45

10/100/1000BaseT(X) auto negotiation speed

Порт для загрузки/сохранения настроек

USB-порт (разъем Type A)

Потребление тока

Макс. 0.741 А при 24 В пост., макс. 0.364 А при 48 В пост.

Применение на транспорте

EN 50121-4 NEMA TS2

Применение на электрических подстанциях

IEC 61850-3 IEEE 1613

Промышленные протоколы

EtherNet/IP, Modbus/TCP

Протоколы безопасности

RADIUS, TACACS+, SSL, SSH, Port Lock, Broadcast Storm Protection, Rate Limit

Протоколы резервирования

STP/RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation

Протоколы синхронизации времени

SNTP, NTP Server/Client

Протоколы управления

IPv4/IPv6, SNMPv1/v2c/v3, DHCP Server/ Client, BootP, TFTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, DHCP Option 66/67/82, LLDP, Flow Control, Back Pressure, SNMP Inform, Port Mirror, Fiber Check, Syslog

Протоколы фильтрации

IGMPv1/v2, GMRP, GVRP, 802.1Q VLAN, VLAN Unaware, Port-Based VLAN, GVRP IGMPv1/v2, GMRP, GVRP, 802.1Q VLAN, VLAN Unaware, Port-Based VLAN, GVRP

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

-40 ~ +85

Рабочее напряжение

24/48 В пост. (18 ~ 72 В пост.)

Разъем электропитания

Клемма

Специализированные протоколы

MMS, IEC 61850 QoS, Configuration Wizard

Среднее время наработки на отказ (MTBF), часов

422912

Ссылка на сайт moxa.com

https://www.moxa.com/product/PT-7528.htm

Стандарты

IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol / MAC bridges, IEEE 802.1w for Rapid Spanning Tree Protocol, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP

Температура хранения, °C

-40 ~ +85

Тип оптоволоконного кабеля

50/125 мкм, 62.5/125 мкм

Тип разъема для витой пары

RJ45

Управление потоками

IEEE 802.3x flow control, back pressure flow control

Уровень коммутатора

L2

Функции резервирования связи

Связующее дерево Spanning Tree Link Aggregation MSTP RSTP Turbo Chain Резервированное кольцо Turbo Ring

Чувствительность оптического приемника, дБм

-32

Электромагнитная совместимость (EMI)

EN 55022 Class A FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
