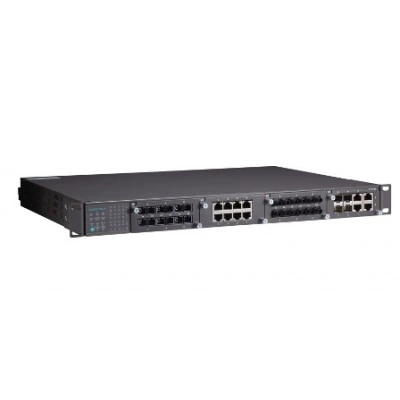

Шасси коммутатора PT-7728-PTP-R-24-24

Основные характеристики

MIB-базы

MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

Автоматическое оповещение об обрыве связи по порту

При помощи реле, по E-Mail, по SNMP

Автоматическое оповещение об обрыве электропитания

При помощи реле, по E-Mail, по SNMP

Безопасность

UL 60950-1, CSA C22.2 No. 60950-1, EN 60950-1

Вес нетто, кг

5.9

Габаритные размеры, мм

440 x 325 x 44

Гарантийный срок

5 лет

Диапазон VLAN ID

1 ~ 4094

Защита от неверной полярности

Есть

Защита от пыли и влаги

IP30

Защита по току

Есть

Интерфейс управления

Консоль RS-232

Количество групп IGMP

256

Количество каналов релейного вывода

1

Количество модулей Fast Ethernet

3 модуля серии PM-7200, до 8 портов на модуле

Количество модулей Gigabit Ethernet

1 модуль серии PM-7200, до 4 портов на модуле

Количество приоритезированных очередей

4

Количество слотов для модулей серии PM-7200

4

Комплект поставки

Документация и ПО на CD Заглушки для неиспользуемых портов Кабель CN20070 (RJ45-DB9 мама) Краткое руководство пользователя Крепеж для монтажа в стойку 19 Устройство

Макс. количество портов на устанавливаемых модулях

28

Максимальное количество VLAN

64

Материал корпуса

Листовая сталь

Монтаж

В стойку 19

Общее количество портов

28

Потребление тока

2.38 А при 24 В

Применение на электрических подстанциях

IEC 61850-3 IEEE 1613

Промышленные протоколы

EtherNet/IP, Modbus/TCP

Протоколы безопасности

RADIUS, TACACS+, SSL, SSH, Port Lock, Broadcast Storm Protection

Протоколы резервирования

STP/RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation, PRP, HSR

Протоколы синхронизации времени

SNTP, NTP Server/Client, IEEE 1588v2 PTP (аппаратная версия: точность 100 нс; режимы PTP: Boundary Clock, Transparent Clock, E2E, P2P, 1-Step, 2-Step)

Протоколы управления

IPv4/IPv6, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SNMP Inform, LLDP, Flow Control, Back Pressure Flow Control, Port Mirror, Fiber Check, Syslog

Протоколы фильтрации

IGMPv1/v2, GMRP, GVRP, 802.1Q, Q-in-Q VLAN

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

-40 ~ +85

Рабочее напряжение

24 В пост. (18 ~ 36 В пост.)

Разъем консольного порта RS-232

RJ45

Разъем электропитания

Клемма

Среднее время наработки на отказ (MTBF), часов

340365

Ссылка на сайт moxa.com

https://www.moxa.com/product/PT-7728-PTP.htm

Стандарты

IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP

Температура хранения, °C

-40 ~ +85

Управление потоками

IEEE 802.3x flow control, back pressure flow control

Уровень коммутатора

L2

Функции резервирования связи

Связующее дерево Spanning Tree Link Aggregation MSTP RSTP Turbo Chain Резервированное кольцо Turbo Ring

Электромагнитная совместимость (EMI)

EN 55022 Class A FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
