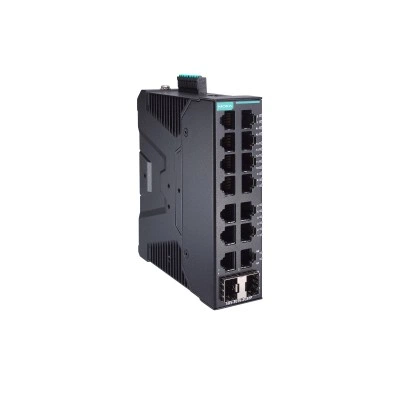

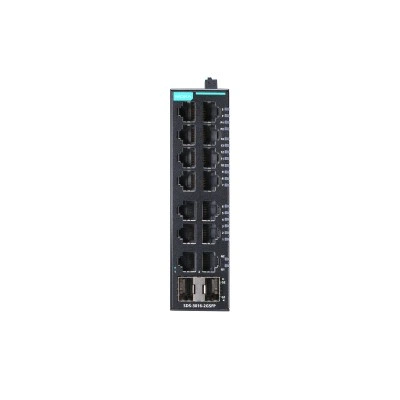

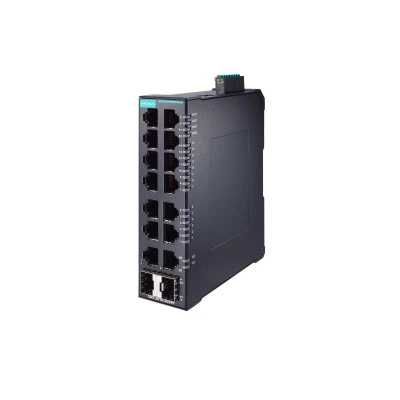

Коммутатор SDS-3016-2GSFP-T

Основные характеристики

MIB-базы

RFC1213 MIB, Ether-Like MIB, IF MIB, LLDP-MIB, BRIDGE MIB, Q-BRIDGE MIB

Безопасность

EN 62368-1 UL 61010-2-201

Вес нетто, кг

0.59

Вибрации

IEC 60068-2-6

Витая пара (разъем RJ45)

14

Возможность подключения резервного источника электропитания

Есть

Габаритные размеры, мм

36 x 135 x 111

Гарантийный срок

5 лет

Диапазон VLAN ID

1 ~ 4094

Защита от неверной полярности

Есть

Защита от пыли и влаги

IP40

Защита по току

Есть

Интерфейс управления

MXview Web-интерфейс Консоль USB

Кнопка Reset

Есть

Количество каналов дискретного ввода

1

Количество каналов релейного вывода

1

Комплект поставки

Заглушки для неиспользуемых портов Краткое руководство пользователя Устройство

Максимальное количество VLAN

8

Максимальный ток, мА

8

Материал корпуса

Металл

Монтаж

На DIN-рейку

Нагрузочная способность реле

1 А при 24 В пост.

Напряжение лог. 0

-30 ~ +3 В

Напряжение лог. 1

+13 ~ +30 В пост.

Общее количество портов

16

Оптоволокно (разъем для SFP-модуля)

2

Порт для загрузки/сохранения настроек

USB-порт (разъем Type A)

Потребление тока

12-48 В пост., 0.99 A (макс.)

Промышленные протоколы

EtherNet/IP, PROFINET IO, Modbus/TCP

Протоколы безопасности

Защита от широковещательного шторма, отключение портов, SNMPv3, HTTPS/SSL

Протоколы резервирования

STP, RSTP, MRP (Клиент)

Протоколы синхронизации времени

SNTP/NTP Сервер/Клиент

Протоколы управления

IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DHCP Client, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control

Протоколы фильтрации

IEEE 802.1Q VLAN

Рабочая влажность, %

5 ~ 95, без образования конденсата

Рабочая температура, °C

-40 ~ +75

Рабочее напряжение

12/24/48/-48 В пост.

Размер буфера пакетов

3 Мбита

Разъем электропитания

Клемма

Светодиодные индикаторы

PWR1, PWR2, STATE, FAULT, 10/100M, 1000M (TP Port)

Свободное падение

IEC 60068-2-32

Среднее время наработки на отказ (MTBF), часов

1109179

Ссылка на сайт moxa.com

https://www.moxa.com/en/products/industrial-network-infrastructure/ethernet-switches/layer-2-smart-switches/sds-3016-series

Стандарты

IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X), IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1Q for VLAN Tagging, IEEE 802.3z for 1000BaseX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.1p for Class of Service

Таблица MAC-адресов

8000

Температура хранения, °C

-40 ~ +85

Тип разъема для витой пары

RJ45

Удары

IEC 60068-2-27

Уровень коммутатора

L2

Электромагнитная совместимость (EMC)

EN 61000-6-2 EN 61000-6-4

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
