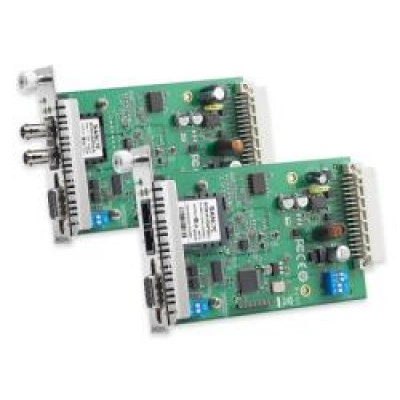

Преобразователь TCF-142-S-ST-RM

Основные характеристики

Безопасность

UL60950-1

Вес нетто, кг

0.11

Габаритные размеры, мм

86.8 x 136.5 x 21

Гарантийный срок

5 лет

Дальность передачи по оптоволокну

до 40 км

Длина волны по оптоволокну, нм

1310

Допустимые потери в канале связи, дБм

20

Количество оптических портов

1

Количество последовательных портов

1

Комплект поставки

Краткое руководство пользователя Устройство

Материал корпуса

Бескорпусное исполнение

Монтаж

В шасси

Мощность оптического передатчика, дБм

-5

Передаваемые сигналы

RS-232: Tx, Rx, GND RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND

Поддержка кольцевой топологии по оптоволокну

Есть

Потребление тока

150 мА при 12 В

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

0 ~ +60

Рабочее напряжение

12 В пост.

Разъем

ST

Разъем последовательного порта

DB9 мама

Свободное падение

IEC 60068-2-32

Сертификат соответствия пожарной безопасности ГОСТ Р и ФЗ №123

Есть

Скорость передачи данных, бит/с

50 ~ 921600

Среднее время наработки на отказ (MTBF), часов

514926

Ссылка на сайт moxa.com

https://www.moxa.com/product/TCF-142-RM.htm

Температура хранения, °C

-20 ~ +75

Тип входного интерфейса

RS-232/422/485

Тип выходного интерфейса

Одномодовое оптоволокно

Тип интерфейса

Одномодовое оптоволокно

Тип оптоволоконного кабеля

10/125 мкм 8.3/125 мкм 8.7/125 мкм 9/125 мкм

Тип последовательных портов

RS-232/422/485

Тип разъема

Разъем ST

Чувствительность оптического приемника, дБм

-25

Электромагнитная совместимость (EMC)

EN 55032/24

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

EN 61000-4-11 EN 61000-4-2 (ESD) EN 61000-4-3 (RS) EN 61000-4-4 (EFT) EN 61000-4-5 (Surge) EN 61000-4-6 (CS) EN 61000-4-8
