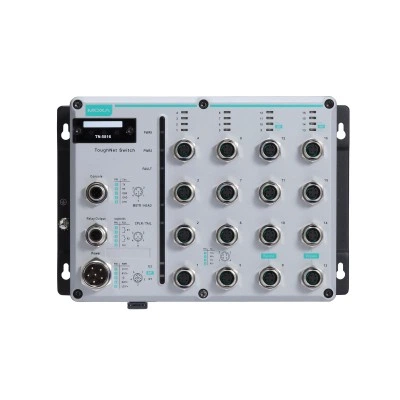

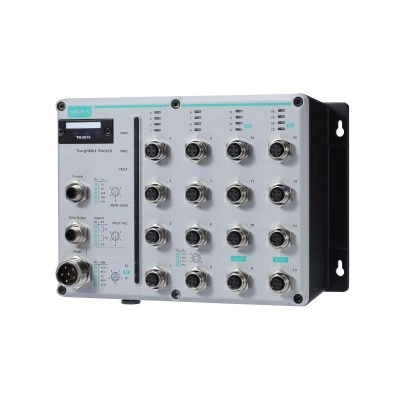

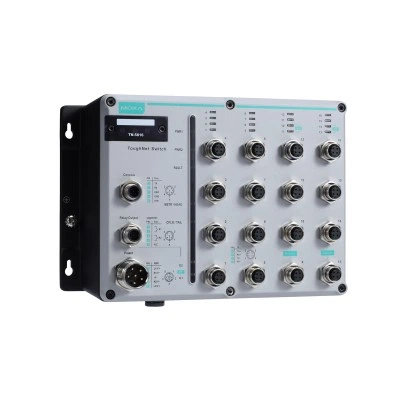

Коммутатор TN-5816ABP-WV-T

Основные характеристики

MIB-базы

MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

Безопасность

EN 60950-1 UL/cUL 508

Вес нетто, кг

2.99

Вибрации

EN 50155 IEC 61373

Витая пара (разъем M12)

12

Витая пара с функцией реле Bypass (разъем M12)

4

Габаритные размеры, мм

250 x 175.8 x 115

Гарантийный срок

5 лет

Диапазон VLAN ID

1 ~ 4094

Защита от неверной полярности

Есть

Защита от пыли и влаги

IP54

Защита по току

Есть

Интерфейс управления

Консольный порт M12

Количество групп IGMP

256

Количество каналов релейного вывода

2

Количество портов Gigabit Ethernet

Количество приоритезированных очередей

4

Коммутация 3 уровня

DVMRP, PIM-DM, VRRP

Комплект поставки

Документация и ПО на CD Заглушки для консольного порта и реле Консольный кабель M12-на-DB9 Краткое руководство пользователя Крепеж для настенного монтажа Устройство

Максимальное количество VLAN

64

Материал корпуса

Металл

Монтаж

На DIN-рейку (опционально) Панельный

Нагрузочная способность реле

1 А при 30 В пост.

Общее количество портов

16

Потребление тока

1.1 А при 24 В пост., 0.23 А при 110 В пост.

Применение на транспорте

EN 45545-2 EN 50121-4 EN 50155

Промышленные протоколы

EtherNet/IP, Modbus/TCP

Протоколы безопасности

RADIUS, TACACS+, SSL, SSH, Port Lock, Broadcast Storm, Rate Limit

Протоколы резервирования

STP/RSTP, MSTP, Turbo Ring v1/v2, Turbo Ring v2 with DRC, Turbo Chain, Link Aggregation

Протоколы синхронизации времени

SNTP, NTP Server/Client, IEEE 1588v2 PTP (программная версия)

Протоколы управления

IPv4/IPv6, SNMP v1/v2c/v3, Telnet, LLDP, Port Mirror, Syslog, RMON, BootP, DHCP Server/Client, DHCP Option 66/67/82, TFTP, SNTP, SMTP, RARP, HTTP, HTTPS, SNMP inform, Flow Control, Back pressure flow control

Протоколы фильтрации

802.1Q, Port-Based VLAN, GVRP, IGMPv1/v2, GMRP, Static Multicast

Рабочая влажность, %

5 ~ 95

Рабочая температура, °C

-40 ~ +75

Рабочее напряжение

24/36/48/72/96/110 В пост. (16.8 ~ 137.5 В пост.)

Разъем электропитания

M23

Свободное падение

IEC 60068-2-32

Среднее время наработки на отказ (MTBF), часов

577026

Ссылка на сайт moxa.com

https://www.moxa.com/product/TN-5816A_5818A_Series.htm

Стандарты

IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X), IEEE 802.3ab for 1000BaseT(X), IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid Spanning Tree Protocol, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP

Температура хранения, °C

-40 ~ +85

Тип разъема для витой пары

M12

Удары

IEC 61373

Управление потоками

IEEE 802.3x flow control, back pressure flow control

Уровень коммутатора

L3

Функции резервирования связи

Связующее дерево Spanning Tree Link Aggregation MSTP RSTP Turbo Chain Резервированное кольцо Turbo Ring

Функция Bypass

Есть

Функция управления

Есть

Электромагнитная совместимость (EMI)

EN 55022 Class A FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
