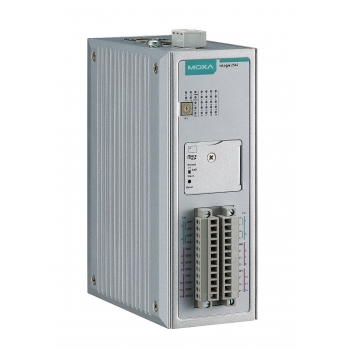

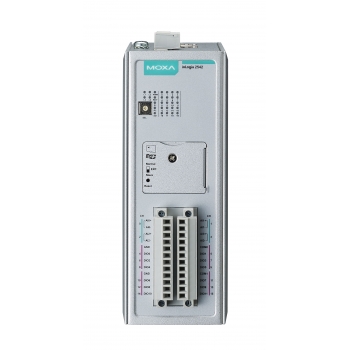

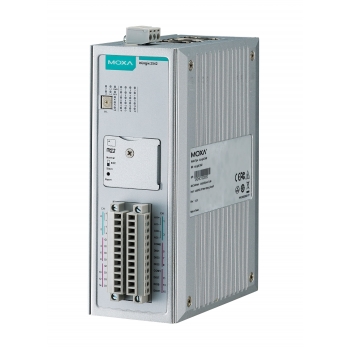

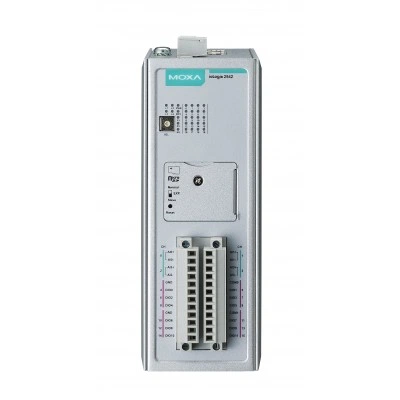

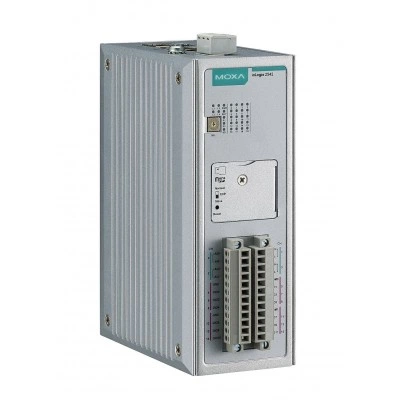

Модуль ioLogik 2542-T

Основные характеристики

Безопасность

UL508

Бит данных

5, 6, 7, 8

Вибрации

IEC 60068-2-6

Влажный контакт

Логическая 1: 10~30 В постоянного тока Логический 0: 0~3 В постоянного тока

Встроенный резистор для измерения тока

120 Ом

Входное сопротивление

>1 МОм

Гарантийный срок

5 лет

Диапазон входных сигналов по напряжению

0 ~ 10 В ±10 В

Диапазон входных сигналов по току

0 ~ 20 мА 4 ~ 20 мА С определением обрыва линии

Защита от перегрева

175°С

Защита от перенапряжения

45 В пост.

Защита по току

1.5 А на канал при 25°C

Интерфейс

2 порта RS-232/422/485 (разъем RJ45)

Кнопка Reset

Есть

Количество каналов дискретного ввода/вывода

12

Комплект поставки

Консольный кабель RJ45-на-DB9 Краткое руководство пользователя Устройство

Магнитная изоляция Ethernet-портов

1,5 кВ

Монтаж

На DIN-рейку Настенный Настольный

Объем карты памяти

32 Гб

Порты Ethernet

4 x 10/100 Мбит/с (разъем RJ45), один Ethernet-порт можно использовать для расширения каналов ввода/вывода – последовательного подключения до 8 ус

Потребление тока

281 мА при 24 В, 589 мА при 12 В, 144 мА при 48 В

Протоколы Ethernet

Bootp CGI DHCP HTTP Modbus TCP Modbus UDP SMTP SNMP SNTP TCP/IP

Протоколы последовательной связи

Modbus RTU (мастер) Режим последовательного тоннеля (клиент/сервер)

Рабочая влажность, %

5 ~ 95

Рабочая высота над уровнем моря

до 2000 м

Рабочая температура, °C

-40 ~ +75

Рабочее напряжение

9 ~ 48 В пост.

Разрешение АЦП

16 бит

Разъем электропитания

Клемма

Режим работы

Дискретный выход или генератор импульсов

Скорость передачи данных, бит/с

1200 ~ 115200

Среднее время наработки на отказ (MTBF), часов

375439

Ссылка на сайт moxa.com

https://www.moxa.com/product/ioLogik_2542.htm

Стоповые биты

1, 1.5, 2

Сухой контакт

Логическая 1: открыт Логический 0: замкнут на землю

Температура хранения, °C

-40 ~ +85

Тип интерфейса

Ethernet

Тип каналов аналогового ввода

Дифференциальные

Тип каналов дискретного ввода

Влажный контакт (NPN или PNP), сухой контакт

Тип каналов дискретного вывода

Sink

Тип карты памяти

microSD™ (SDHC)

Точность АЦП

±0.1% от полного диапазона (25 °С), ±0.3% от полного диапазона (-10 °С ~ 60 °С), ±0.5% от полного диапазона (-40°C ~ 75°C)

Удары

IEC 60068-2-27

Частота дискретизации

0,400 кГц

Четность

нет, чет, нечет

Электромагнитная совместимость (EMC)

EN 61000-6-2 EN 61000-6-4

Электромагнитная совместимость (EMI)

FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
