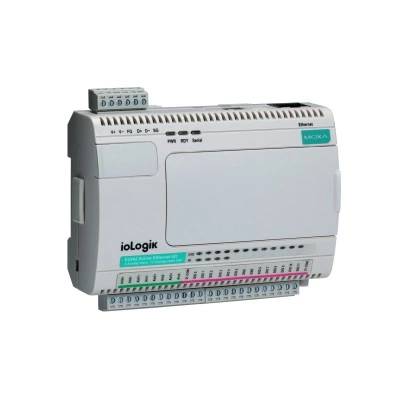

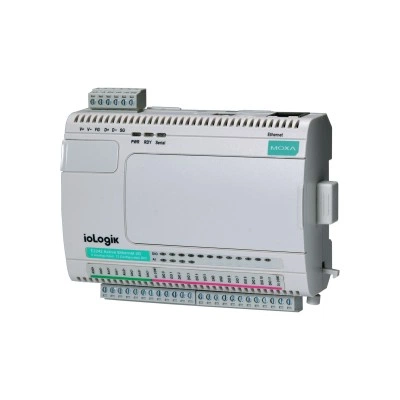

Модуль ioLogik E2240-T

Основные характеристики

Безопасность

UL508

Вес нетто, кг

0.25

Вибрации

IEC 60068-2-6

Встроенный резистор для измерения тока

120 Ом

Входное сопротивление

>900 кОм

Габаритные размеры, мм

115 x 79 x 45.6

Гарантийный срок

5 лет

Диапазон входных сигналов по напряжению

±10 В ±150 мВ ±5 В ±500 мВ

Диапазон входных сигналов по току

0 ~ 20 мА 4 ~ 20 мА

Диапазон выходных сигналов по напряжению

0 ~ 10 В

Диапазон выходных сигналов по току

4 ~ 20 мА

Интерфейс

RS-485-2W: Data +, Data-, GND

Количество каналов ЦАП

2

Количество последовательных портов

1

Комплект поставки

Краткое руководство пользователя Устройство

Магнитная изоляция Ethernet-портов

1,5 кВ

Материал корпуса

Пластик

Монтаж

На DIN-рейку Настенный Настольный

Напряжение изоляции, В

3000

Порты Ethernet

1 x Ethernet 10/100 Base T(X) (разъем RJ45)

Потребление тока

198 мА при 24 В

Протоколы Ethernet

Bootp CGI DHCP HTTP Modbus TCP Modbus UDP SMTP SNMP SNTP TCP/IP

Рабочая влажность, %

5 ~ 95

Рабочая высота над уровнем моря

до 2000 м

Рабочая температура, °C

-40 ~ +75

Рабочее напряжение

12 ~ 36 В пост.

Разрешение АЦП

16 бит

Разрешение ЦАП

12 бит

Разъем последовательного порта

Клемма

Разъем электропитания

Клемма

Скорость передачи данных, бит/с

1200 ~ 115200

Сопротивление нагрузки

Менее 250 Ом

Среднее время наработки на отказ (MTBF), часов

155941

Ссылка на сайт moxa.com

https://www.moxa.com/product/ioLogik-E2240.htm

Стоповые биты

8

Температура хранения, °C

-40 ~ +85

Тип интерфейса

Ethernet

Тип каналов аналогового ввода

Дифференциальные

Точность АЦП

±0.1% от полного диапазона (25 °С), ±0.3% от полного диапазона (-10 °С ~ 60 °С), ±0.5% от полного диапазона (-40°C ~ 75°C)

Точность ЦАП

±0,1% от полного диапазона (25°С), ±0,3% от полного диапазона (-10°С, 60°С), ±0.5% от полного диапазона (-40 ~ 75°C)

Удары

IEC 60068-2-27

Частота дискретизации

0,010 кГц

Четность

нет

Электромагнитная совместимость (EMC)

EN 61000-6-2 EN 61000-6-4

Электромагнитная совместимость (EMI)

CISPR 22 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
