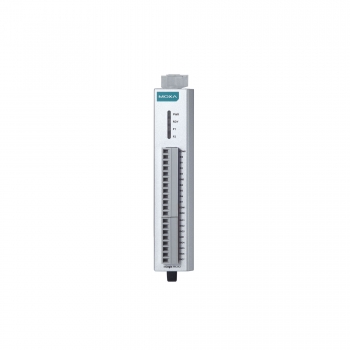

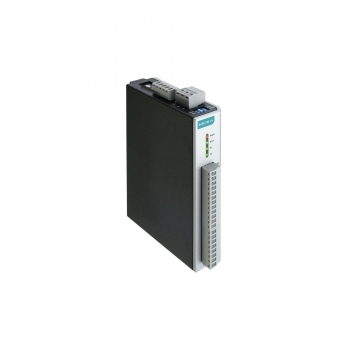

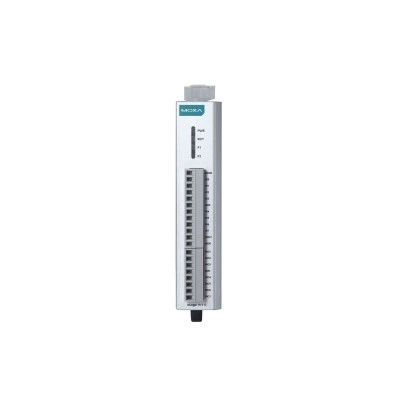

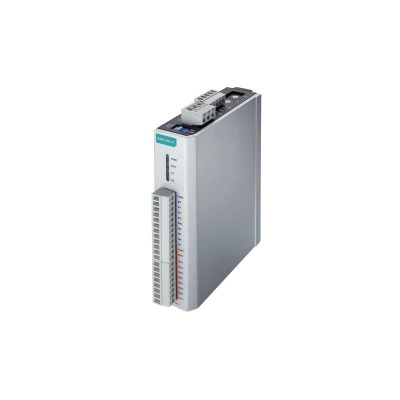

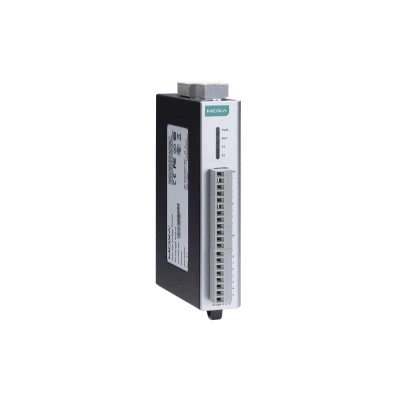

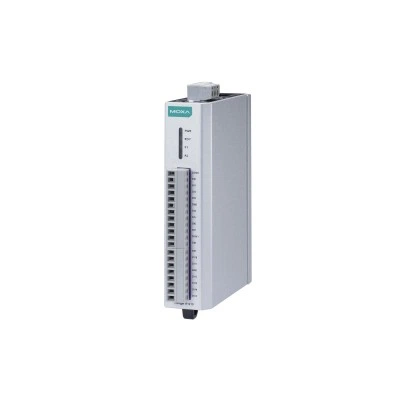

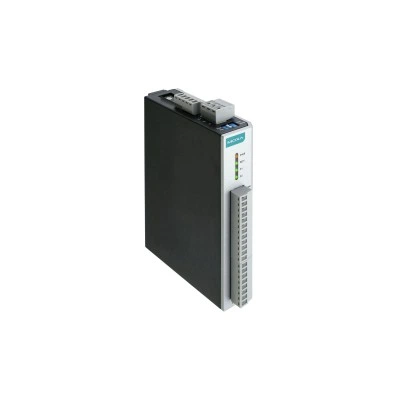

Модуль ioLogik R1212-T

Основные характеристики

Безопасность

UL508

Бит данных

8

Вибрации

IEC 60068-2-6

Влажный контакт

Логическая 1: 10~30 В постоянного тока Логический 0: 0~3 В постоянного тока

Габаритные размеры, мм

27.8 x 124 x 84

Гарантийный срок

5 лет

Защита от перегрева

175°C (типичная), 150°C (мин.)

Защита от перенапряжения

45 В пост.

Защита по току

2.6 A (4 канала при 650 мА)

Интерфейс

2 порта RS-485 (2-проводный)

Количество каналов дискретного ввода

16 (8 DI + 8 DIO)

Количество каналов дискретного ввода/вывода

8

Комплект поставки

Краткое руководство пользователя Устройство

Материал корпуса

Пластик

Монтаж

На DIN-рейку

Напряжение изоляции, В

3000

Потребление тока

187 мА при 24 В

Протоколы последовательной связи

Modbus RTU

Рабочая влажность, %

5 ~ 95

Рабочая высота над уровнем моря

до 2000 м

Рабочая температура, °C

-40 ~ +75

Рабочее напряжение

12 ~ 48 В пост.

Разъем электропитания

Клемма

Режим работы

Дискретный выход или счетчик (до 5 кГц)

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Скорость передачи данных, бит/с

1200 ~ 921600 (по умолчанию = 9600)

Среднее время наработки на отказ (MTBF), часов

1239293

Ссылка на сайт moxa.com

https://www.moxa.com/product/ioLogik%20R1212.htm

Стоповые биты

1, 2 (по умолчанию = 1)

Сухой контакт

Логическая 1: замкнут на землю Логический 0: открыт

Температура хранения, °C

-40 ~ +85

Тип каналов дискретного ввода

С общим +, с общим - или сухой контакт

Тип каналов дискретного вывода

Sink

Удары

IEC 60068-2-27

Четность

нет, чет, нечет (по умолчанию = нет)

Электромагнитная совместимость (EMC)

EN 55032/24

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
