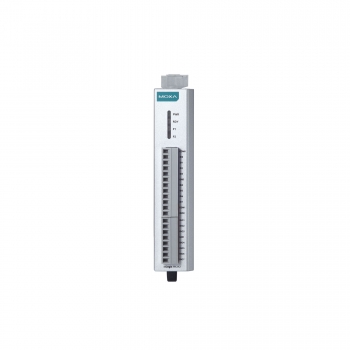

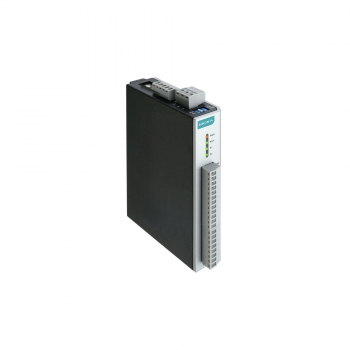

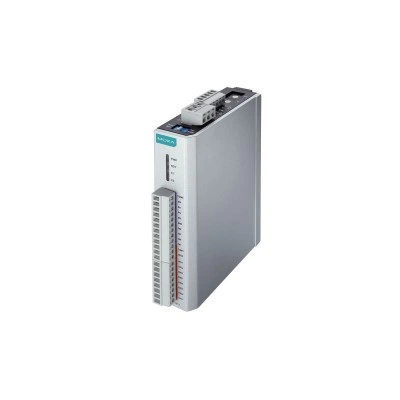

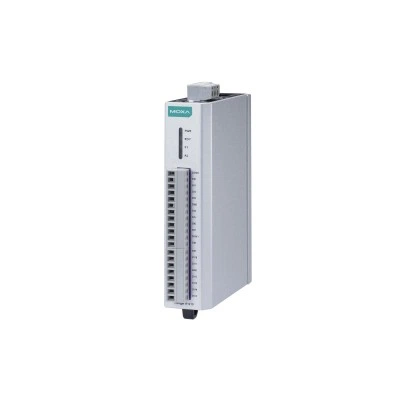

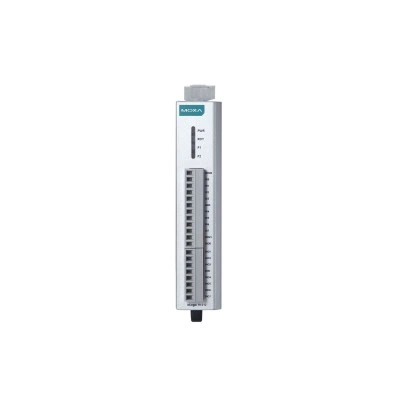

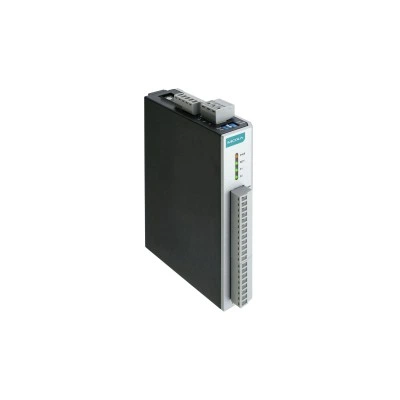

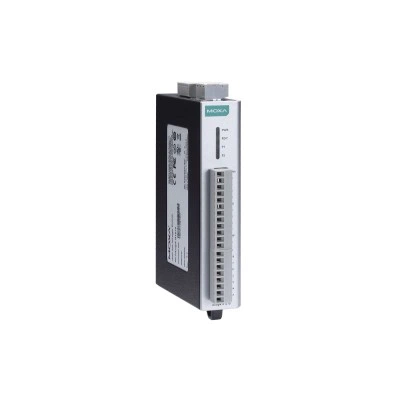

Модуль ioLogik R1240

Основные характеристики

Безопасность

UL508

Бит данных

8

Вибрации

IEC 60068-2-6

Встроенный резистор для измерения тока

120 Ом

Входное сопротивление

10 МОм

Габаритные размеры, мм

27.8 x 124 x 84

Гарантийный срок

5 лет

Диапазон входных сигналов по напряжению

0 ~ 10 В

Диапазон входных сигналов по току

0 ~ 20 мА 4 ~ 20 мА С определением обрыва линии

Интерфейс

2 порта RS-485 (2-проводный)

Количество каналов АЦП

8

Комплект поставки

Краткое руководство пользователя Устройство

Материал корпуса

Пластик

Монтаж

На DIN-рейку

Напряжение изоляции, В

3000

Потребление тока

216 мА при 24 В

Протоколы последовательной связи

Modbus RTU

Рабочая влажность, %

5 ~ 95

Рабочая высота над уровнем моря

до 2000 м

Рабочая температура, °C

-10 ~ +75

Рабочее напряжение

12 ~ 48 В пост.

Разрешение АЦП

16 бит

Разъем электропитания

Клемма

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Скорость передачи данных, бит/с

1200 ~ 921600 (по умолчанию = 9600)

Среднее время наработки на отказ (MTBF), часов

1239293

Ссылка на сайт moxa.com

https://www.moxa.com/product/ioLogik%20R1240.htm

Стоповые биты

1, 2 (по умолчанию = 1)

Температура хранения, °C

-40 ~ +85

Тип каналов аналогового ввода

Дифференциальные

Точность АЦП

±0.1% от полного диапазона (25 °С), ±0.3% от полного диапазона (-10 °С ~ 60 °С), ±0.5% от полного диапазона (-40°C ~ 75°C)

Удары

IEC 60068-2-27

Частота дискретизации

0,012 кГц

Четность

нет, чет, нечет (по умолчанию = нет)

Электромагнитная совместимость (EMC)

EN 55032/24

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
