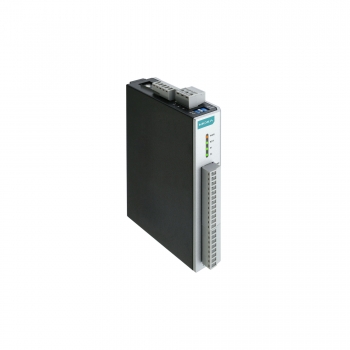

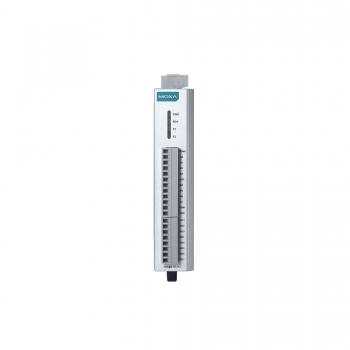

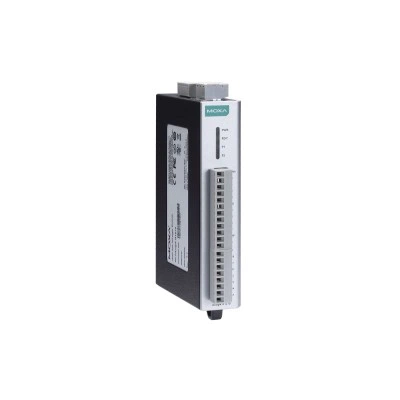

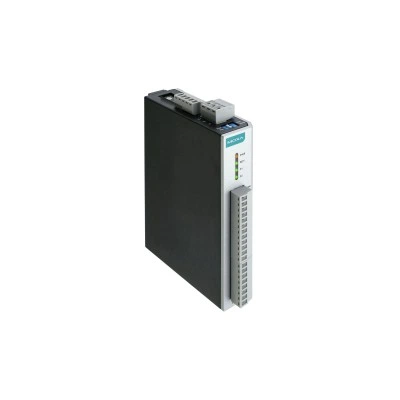

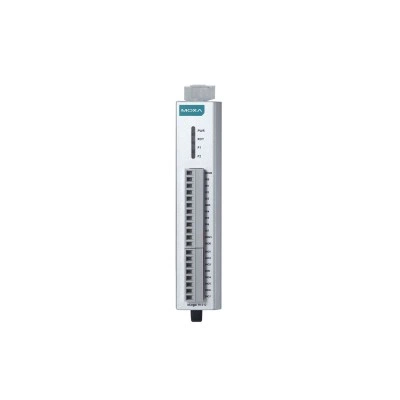

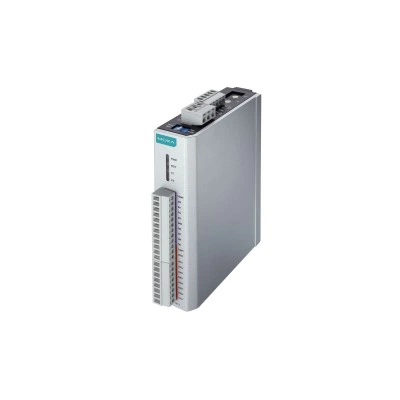

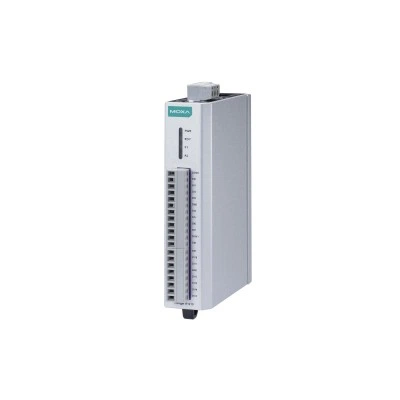

Модуль ioLogik R1241

Основные характеристики

Безопасность

UL508

Бит данных

8

Вибрации

IEC 60068-2-6

Габаритные размеры, мм

27.8 x 124 x 84

Гарантийный срок

5 лет

Диапазон выходных сигналов по напряжению

0 ~ 10 В

Диапазон выходных сигналов по току

4 ~ 20 мА

Интерфейс

2 порта RS-485 (2-проводный)

Количество каналов ЦАП

4

Комплект поставки

Краткое руководство пользователя Устройство

Материал корпуса

Пластик

Монтаж

На DIN-рейку

Напряжение для выхода по току

10 мА (макс.)

Напряжение изоляции, В

3000

Потребление тока

343 мА при 24 В

Протоколы последовательной связи

Modbus RTU

Рабочая влажность, %

5 ~ 95

Рабочая высота над уровнем моря

до 2000 м

Рабочая температура, °C

-10 ~ +75

Рабочее напряжение

12 ~ 48 В пост.

Разрешение ЦАП

12 бит

Разъем электропитания

Клемма

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Скорость передачи данных, бит/с

1200 ~ 921600 (по умолчанию = 9600)

Сопротивление нагрузки

Внутренний регистр: 400 Ом

Среднее время наработки на отказ (MTBF), часов

1239293

Ссылка на сайт moxa.com

https://www.moxa.com/product/ioLogik%20R1241.htm

Стоповые биты

1, 2 (по умолчанию = 1)

Температура хранения, °C

-40 ~ +85

Точность ЦАП

±0,1% от полного диапазона (25 °С), ±0.3% от полного диапазона (-40°C ~ 75°C)

Удары

IEC 60068-2-27

Четность

нет, чет, нечет (по умолчанию = нет)

Электромагнитная совместимость (EMC)

EN 55032/24

Электромагнитная совместимость (EMI)

CISPR 32 FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

IEC 61000-4-2 (ESD) IEC 61000-4-3 RS IEC 61000-4-4 (EFT) IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8
